Экипаж состоял из командира (chef de char), водителя-наводчика орудия (pilote specialiste), заряжающего-помощника водителя (aide-pilote) и радиотелеграфиста (radiotelegraphiste). Несмотря на тесноту, в танк часто дополнительно брали одного из прикрепленных механиков, задачей которого было не только помогать при ремонте, но и передаватъ орудийные выстрелы. Впереди-справа в отсеке находилось 75-мм орудие, правее и ниже – жестко зафиксированный курсовой пулемет. Водительское место располагалось впереди-слева, перед ним находились рулевое колесо, педали сцепления, тормоза и газа, два рычага тормоза, справа – рычаг переключения передач, правее и выше – маховик механизма вертикальной наводки 75-мм орудия. Причем водителю не нужно было тянуться к маховику, он находился прямо под рукой . Высота оси ствола орудия от днища танка составляла 690 мм, пулемета – 450 мм. Рабочее место заряжающего находилось справа, он заряжал как орудие, так и курсовой пулемет. Хотя, при необходимости, водитель мог осуществить выстрел из орудия самостоятельно, обычно это делал заряжающий по его команде.

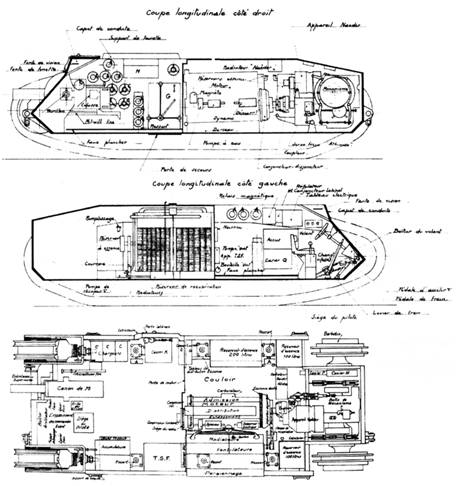

Схема расположения агрегатов в корпусе CharBI bis.

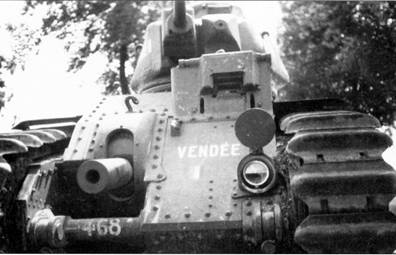

Фронтальный вид танка В1 bis №468 «Vendee II». Верхний лобовой броневой лист рубки водителя имел толщину 60 мм, нижний – 40 мм. Они были установлены с углами наклона от вертикали, соответственно, 40 и 50°. Траки гусениц на этой машине – первого типа, не имеющие заклепок.

Фронтальный вид В1 bis №372 «Vertus». Над верхней распорной балкой с номером 372 находится амбразура курсового пулемета. Хорошо видны большой дорожный просвет и траки гусениц второго типа – с заклепками.

Корпус

Передняя часть корпуса В1 bis имела довольно сложную конфигурацию. Левая носовая часть была выполнена в виде выступающей рубки, на которую сверху устанавливался литой смотровой купол водителя. Литым был также полукруглый бронекожух 75-мм орудия в правой носовой части. Остальные корпусные детали выкраивались из листов гомогенной катаной броневой стали. Верхние боковые стенки и нижние лобовые листы брони имели толщину 40 мм, верхние лобовые – 60 мм. На нижних внутренних боковых стенках (толщиной 25 мм) снаружи крепились ведомые колеса с механизмами натяжения гусеницы, прикрытые, в свою очередь, наружными передними броневыми листами толщиной 20 мм.

Бронедетали соединялись между собой посредством балок уголкового сечения и болтов с коническими головками. Для увеличения жесткости конструкции между правой нижней боковой стенкой и правой стенкой рубки устанавливались верхняя и нижняя литые распорные балки, причем верхняя балка имела два прилива, образующих правую буксировочную проушину. Левая проушина отливалась в виде отдельной детали и прикручивалась к левым верхнему и нижнему лобовым листам.

Левая нижная внутренняя боковая стенка носовой части танка В1 bis из катаного бронелиста толщиной 25 мм, служившая фланцем для крепления подвижной вилки ведомого колеса. Установленные по периметру стенки буртики из уголков создавали иллюзию толстого бронелиста.

Правая носовая часть корпуса танка В1 bis №249 «Rapide». Правые верхний и средний лобовые листы брони толщиной 60 мм установлены с углами наклона от вертикали, соответственно, 60 и 40°. Ниже их стыка в верхнем боковом листе толщиной 40 мм видна пробоина, малая ось которой имеет размер около 80 мм. Такая же пробоина – в правой стенке (также толщиной 40 мм) наблюдательного купола водителя, в районе смотровой щели. Хорошо видна реальная толщина наружного переднего бокового броневого листа толщиной 20 мм, а также ступенька в месте его соединения с наружной стенкой каземата, образовавшейся вследствии разницы толщин бронелистов.

На верхней полке каземата различимы рельсовые направляющие гусениц.

Взрыв оторвал обе вертикальные секции наружной стенки отсека экипажа Char В1 bis. Слева видны оторванная от верхнего соединительного уголка передняя стенка каземата и хвостовик механизма натяжения гусеницы, позволявший регулировать натяжение, не выходя из танка.

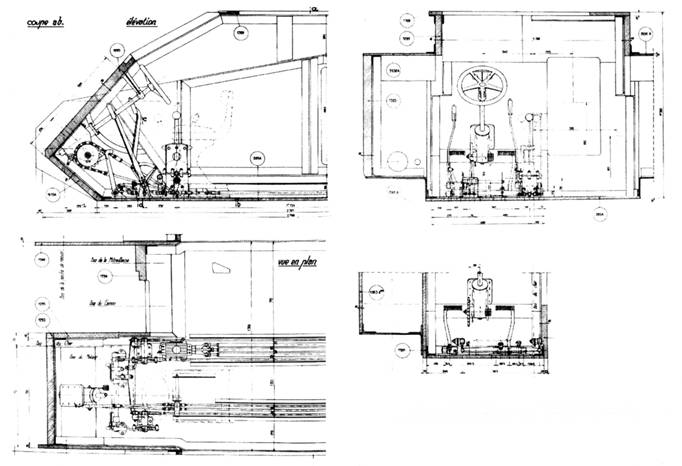

Продольный разрез, вид в плане, поперечные вертикальные разрезы передней части корпуса Char В1 bis.

Боковые стенки задней части отсека экипажа и передней части отсека механизмов имели ярко выраженную ступенчатую форму и дифференцированное бронирование. Верхний вертикальный бронированный пояс набирался из трех (позже – из двух бронедеталей), раскроенных из листов толщиной 25 мм. Ниже по обоим бортам внутри гусеничного обвода располагались казематы, имевшие собранные из отдельных вертикальных секций наружные стенки толщиной 40 мм (В1) или 60 мм (В 1 bis) и верхние горизонтальные полки толщиной 15 мм. Внутренних стенок, отделявших бы их от отсеков, казематы не имели. Г-образные детали из гнутых листов толщиной 10 мм образовывали нижние горизонтальные полки казематов и нижние боковые внутренние стенки корпуса.

Вместо второй секции наружной стенки каземата правого борта была установлена отлитая из броневой стали рамка, на петлях которой висела бронированная дверца отсека экипажа.

Переднюю часть отсека механизмов слева прикрывал блок жалюзи, представляющий из себя цельную деталь, отлитую из бронестали.

В крайних нижних частях передних и задних секций наружных стенок казематов устанавливались четыре литые проушины. На Char В1 они устанавливались прямо на наружную поверхность бронелиста вертикальных секций, у Char В1 bis – заподлицо, во выфрезерованное в бронелисте посадочное место. Каждый танк комплектовался четырьмя опорными стойками. Приподняв один край танка домкратом, можно было закрепить верхнюю часть опорной стойки в проушине. После убирания домкрата, танк оставался завешенным на опорной стойке.

Задняя часть отсека механизмов корпуса Char В1 bis собиралась из верхнего наклонного бронелиста крыши (наклон 78° от вертикали, толщина 25 мм), вертикального (толщина 55 мм) и нижнего наклонного (наклон 45° от вертикали, толщина 40 мм) кормовых бронелистов, боковых бронелистов (толщиной 25 мм), наклонного днища (наклон 6° от горизонтали), имевшего, как и остальные бронелисты днища по всей длине корпуса танка, толщину 20 мм.

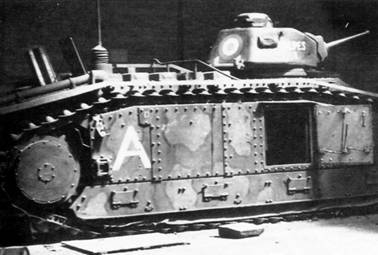

Char В1 №123 «Alpes» в ангаре. Примыкавшая к рамке двери третья (узкая) и широкие четвертая и задняя секции наружных стенок каземата правого борта соединялись встык, а место их соединения прикрывали две узкие вертикальные накладки, выступающие над поверхностью борта.

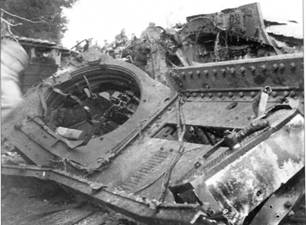

Остатки взорванного Char В1 bis №527 «Cambronne». Видны сорванные взрывом крыша отсека экипажа с орудийной башней и передний бронелист крыши отсека механизмов с прикрученными болтами верхними боковыми бронелистами толщиной 25 мм. Люк с жалюзи для забора воздуха остался закрытым. Длинное прямоугольное отверстие в крыше, предназначенное для доступа к двигателю и агрегатам, закрывалось двумя центральными глухими люками (открыты или сорваны). В правом нижнем углу – маслянный радиатор устройства поворота Ыаёс1ег. Под ним находится задний узкий бронелист крыши, имевший глухой лючок над радиатором для доступа к заливной горловине.

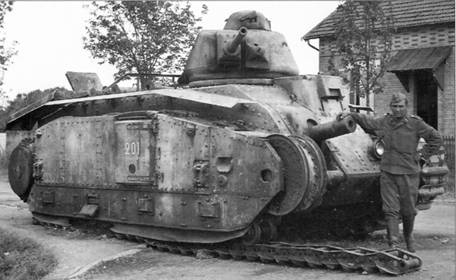

Первый выпущенный Char В1 bis №201 «France». Сопрягаемые кромки третьей, четвертой и задней секции наружной стенки каземата правого борта были выфрезерованы на толщину накладок, поэтому накладки, закрывающие стыки бронелистов, утоплены заподлицо с поверхностью соединяемых секций. Соединение встык наружного переднего бокового листа толщиной 20 мм и передней секции наружной стенки каземата толщиной 60 мм не прикрывалось накладкой. На крыше корпуса видны четыре опорные стойки. Хорошо заметно отверстие для оптического прицела в маске пулемета над амбразурой пулемета. На наблюдательной башенке поднятая заслонка открыла две прорези для объективов перископа.
