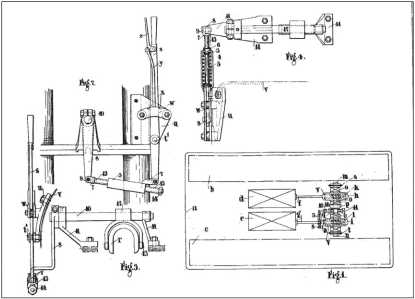

Британский патент У. Триттона от 1919 г. на схему привода и управления гусеничной машины с силовой установкой из двух двигателей (заявка подана в январе 1917 г.).

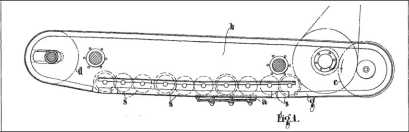

Британский патент У. Триттона от 1919 г. (заявка подана в декабре 1916 г.) на конструкцию гусеничной ходовой части, использованную в танке «Уиппет».
Гусеничный ход с жесткой подвеской собирался на бронированных рамах по бортам корпуса. Ходовая часть включала на один борт 16 сдвоенных стальных опорных катков (из них 7 — с ребордами), оси которых жестко крепились по дугообразному
Трак был аналогичен тракам гусениц первых тяжелых танков, собирался клепкой из плоского «башмака» и двух рельсов, по которым катились опорные катки, изгиб «башмака» с одной стороны трака прикрывал соединительный палец открытого шарнира. Катки одной «ребордной» пары соединялись поперечными болтами и прижимались к рельсам трака винтовой пружиной, катки без реборд удерживались на рельсах с помощью особых тарелей, также отжимаемых пружиной. Гусеничный обвод выступал за пределы корпуса, что должно было улучшить проходимость и способствовать преодолению препятствий. На прочном грунте длина опорной поверхности составляла 1,22 м, удельное давление на грунт — 1,1 кг/см2, в мягкий грунт гусеница погружалась, увеличивая опорную поверхность. Дугообразная нижняя ветвь гусеничного обвода, как и на тяжелых британских танках, должна была уменьшить сопротивление движению и повороту при жесткой подвеске и способствовать постепенному погружению в мягкий грунт. Но в результате машину при движении по твердой дороге сильно раскачивало. В наружной стенке рамы гусеничного хода делались большие отгибы внутрь — через образовавшиеся окна в движении сбрасывалась грязь с верхней ветви гусеницы (в проекте Триттон предусматривал специальные приспособления для промывки гусениц изнутри при обслуживании машины, но реально построенные танки подобных приспособлений не получили).
Сзади по бортам рубки над гусеницами крепились ящики ЗИП. Экипажи старались навесить на танк как можно больше дополнительных канистр с бензином. Самым удобным местом казалась крыша, и экипажи нередко даже в бою держали канистры там, хотя инструкции по Танковому корпусу это справедливо запрещали. Оптимальным вариантом оказалось крепление канистр на корме под прикрытием «ступеньки» корпуса между выступами ходовой части.
«Уиппет» первым из танков британского Танкового корпуса мог управляться одним человеком. Однако работа водителя «Уиппета» была непростой — фактически приходилось управлять двумя машинами сразу — и подготовка водителей требовала большой практики. Водители «Уиппета» считались в Танковом корпусе виртуозами и действительно проявляли большое мастерство и смекалку. В одном из боев водитель «Уиппета» вел бой в одиночку — заблокировав поперечные валы, он продолжал движение и вел огонь из пулеметов. В тесной рубке жара чувствовалась сильнее, чем в тяжелых танках, были случаи, когда рулевое колесо и рукоятки пулеметов обжигали танкистам руки. Выхлопные трубы с глушителями выводились по бортам моторного отделения и, хотя отклонялись в стороны, способствовали загазованности рубки экипажа. Угорания экипажей случались здесь даже чаще, чем в тяжелых машинах, иногда экипажи в бою, чтобы не потерять сознание, дышали через фильтрующие патроны противогазов.

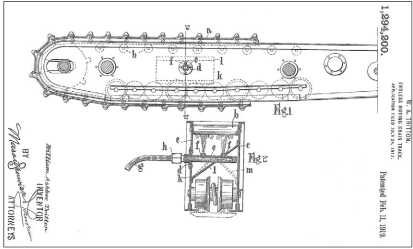

Британский патент У. Триттона от 1919 г. на конструкцию гусеничной ходовой части с приспособлением для очистки верхней ветви гусеницы с помощью подсоединяемого шланга (заявка подана в 1917 г.).

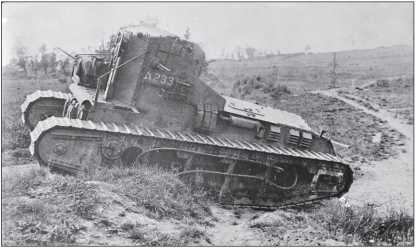

Танк Mk А «в полном вооружении» движется по местности.

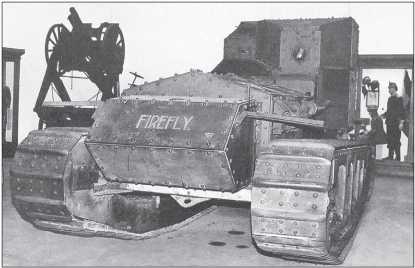

Танк Mk A «Уиппет» с именем «Файерфлай» (танковый батальон F или 6-й) в экспозиции Королевского Музея Армии и военной истории, Брюссель.
Первая машина покинула завод Фостера в октябре 1917 г., но только в декабре того же года первые две машины поступили в танковый батальон F (6-й батальон Танкового корпуса). Кроме «Фостер и К°», танки «Уиппет» строили «Северо-Британские паровозостроительные заводы». Броню поставляла фирма «Бирдмор». Поставка первых 50 «Уиппетов» Танковому корпусу завершилась

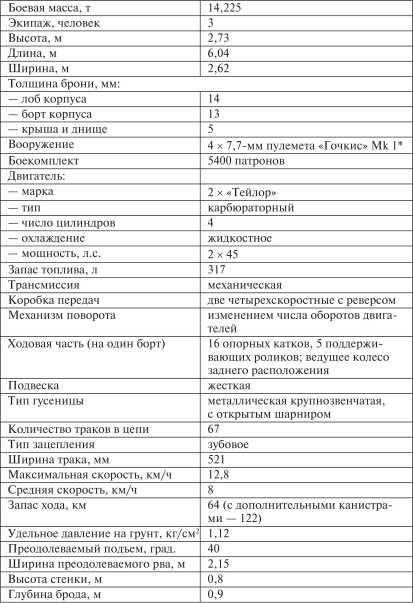

только в марте 1918 г. Всего построили 200 «Уиппетов» — для сравнения: за тот же период англичане построили 1057 тяжелых танков марок Mk V, Mk V* и Mk V**.Mk А «Уиппет» стал первым британским средним, а также первым относительно «быстроходным» («маневренным») танком. В самом деле, по сравнению с уже имевшимся тяжелым танком Mk IV максимальная скорость хода увеличилась вдвое — с 6,4 до 12,8 км/ч. Запас хода увеличился с 56 до 64 км (а с возимыми на танке дополнительными канистрами — до 122 км), проходимость по слабым грунтам — практически та же.
Более дорогие и сложные в производстве и эксплуатации Mk А были все же удачнее своих тяжелых «коллег». Танкисты хвастали, что «борзые» способны по крайней мере своим ходом вернуться из боя.
Майор (вскоре — подполковник) Филипп Генри Джонсон, служивший в Центральных мастерских Танкового корпуса во Франции (в Тенере), предложил модернизировать «Уиппет», дабы упростить управление им и повысить подвижность. Два двигателя Тейлора заменялись одним авиационным «Роллс-Ройс Игл» воздушного охлаждения мощностью 360 л.с., двигатель соединялся с планетарной трансмиссией Вильсона от тяжелого Mk V. Удельная мощность около 25 л.с./т позволила поднять скорость до 32 км/ч, но для таких скоростей уже не годилась ходовая часть танка, хотя Джонсон и попытался установить в нее подпружиненные опорные катки.

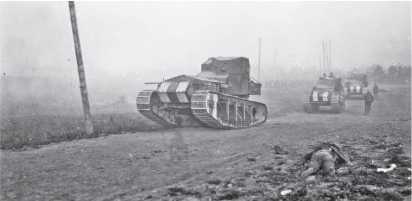

Взвод танков Мк А под прикрытием тумана выдвигается по дороге к полю боя. Обратим внимание на яркие полосы, предназначенные для опознания танков.
Mk А «Уиппет» сыграл немаловажную роль, продемонстрировав потенциальные возможности сравнительно «быстроходных» танков. Но в целом конструктивный опыт Mk А «Уиппет» оказался скорее отрицательным. И вряд ли это можно объяснить только общей неясностью вопроса и спешкой, с которой машина создавалась и запускалась в производство, — в не меньшей спешке и с небольшими исходными данными Рено в то же время создавал свой знаменитый FT-17.
«Уиппет», подобно другим танкам, намеревались еще переделать в транспортеры, но от такой переделки отказались. Хотя, возможно, несколько машин со снятым бронированием могли использовать в качестве тягачей. Схема шасси «Уиппет» была использована для нескольких опытных моделей небронированных тракторов — например, 2-тонного трактора «Ньютон Бразерз (Дерби) Лимитед» с двумя двигателями «Форд-Т», а также построенных на его основе опытных машин американских фирм «Бьюик», «Оверлэнд», «Студебекер».
Средний танк Mk В
Майор Уолтер Гордон Вильсон (Wilson), разработавший вместе с Триттоном «Маленького Вилли», «Большого Вилли» и первый серийный танк Mk I, не участвовал в создании Мк А «Уиппет», но, оценив перспективы среднего танка, занялся разработкой собственного варианта. Его задачей стал танк, равный с Mk А «Уиппет» по скорости, но с лучшей проходимостью, увеличенным запасом хода и более простой в управлении.

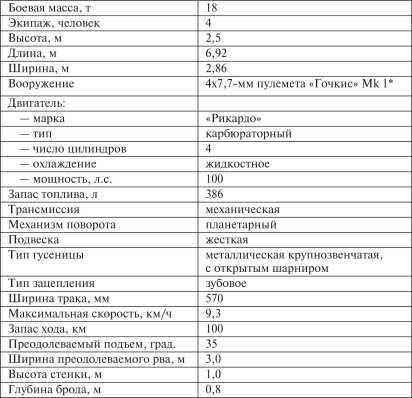

18-тонный танк, получивший обозначение Mk В или «Medium В», имел экипаж, 4 человека. Гусеничный движитель выполнен с охватом гусеницами корпуса по типу «ромбовидных» тяжелых танков. Вооружение — те же 4 пулемета — установили в рубке, возвышающейся над гусеничным обводом, две шаровые установки выполнили в небольших бортовых спонсонах корпуса.
Средний танк Mk В.
Экипаж мог выбирать вариант установки четырех своих пулеметов в зависимости от условий боя. Был разработан вариант с 40-мм пушкой в рубке (или башне — такую установку 40-мм пушки прорабатывали еще для «Маленького Вилли»), но он был отвергнут на стадии проектирования и «в железе» не строился. Моторно-трансмиссионное отделение располагалось позади обитаемого, в нем устанавливался 4-цилиндровый вариант двигателя Рикардо мощностью 100 л.с. и планетарная трансмиссия Вильсона. Тут видна попытка унификации — к тому времени на тяжелые танки Mk V уже ставились 6-цилиндровый двигатель «Рикардо» в 150 л.с. и планетарная трансмиссия Вильсона. Гусеница уширена до 570 мм.
