Мк V начали поступать в войска в мае 1918 г., и до конца войны изготовили 400 машин — по 200 «самцов» и «самок». Впервые Mk V вышли в бой у Амель 4 июля 1918 г. и до конца войны вместе с Mk IV были основой британского Танкового корпуса.

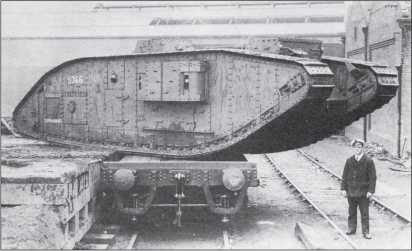

Погрузка такой длинномерной машины, как Mk V*, на железнодорожную платформу требовала немалого умения.
Танк Mk V (батальона Н) в экспозиции Танкового музея в Бовингтоне демонстрирует, в том числе, работу семафора.

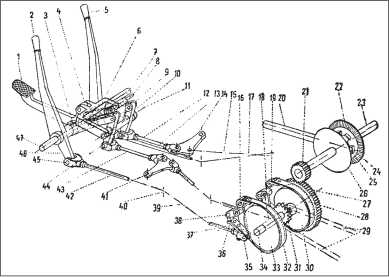

Органы управления танка Mk V: 1 — педаль, 2, 5 — рычаги поворота, 3 — втулки, 4 — короткое плечо педали, 6 — вилка, 7 — поводок, 8, 11, 18, 38 — ось, 9 — планка, 10 —
Еще после боя Mk IV с германскими танками у Виллер-Бретоне 24 апреля, выявившего беспомощность «самок», решили один пулеметный спонсон на них заменить пушечным. Тасуя спонсоны на уже изготовленных танках, получили Mk V «Композит», или «комбинированный», с одним 57-мм орудием и 5 пулеметами. В войсках эту «кривобоко» выглядящую машину, естественно, прозвали «гермафродитом».
Mk V состояли на вооружении не только британской, но и французской, канадской, американской армий, а также — в качестве трофеев — на вооружении РККА.
Уширение германцами траншей на оборонительной линии Зигфрид и желание уменьшить колебания на ходу привели к идее удлинить танк примерно на 2 м. В Центральных мастерских Танкового корпуса во Франции корпус танка Mk V разрезали в поперечной плоскости позади спонсонов и вставляли дополнительную секцию длиной 1,83 м. Соответственно наращивали гусеницу, ставили удлиненный карданный вал. В бортах дополнительной секции выполняли двери и шаровые установки, в которые перенесли пулеметы из спонсонов. Облегчилась работа наводчиков. Масса танка возросла на 4095 кг. Не ухудшив продольной жесткости, удалось увеличить ширину перекрываемого рва до 3,96 м, улучшить сцепление гусениц с грунтом, правда, скорость снизилась до 4 км/ч, из-за удлинения опорной поверхности при той же ширине колеи уменьшилась поворотливость. В измененной кормовой рубке смонтировали шаровые установки.
Удлиненный таким образом танк получил обозначение Mk V* («звезда»). Увеличение внутреннего объема позволило перевозить, кроме экипажа, от 20 до 24 пехотинцев. Теоретически танки должны были доставлять пехоту (а лучше — пулеметные расчеты) через позиции противника к последнему объекту атаки — обычно это была третья линия траншей — и тем самым ускорить прорыв обороны. Mk V* успели даже прозвать «троянским конем Танкового корпуса» (характерное прозвище — 45 лет спустя имя «Троуджен» британцы дадут своему гусеничному БТР FV432). Но попытка высадить десант 8 августа 1918 г. под Амьеном оказалась неудачной — солдаты в танке угорали, а тряска вымотала их так, что понадобилось время для отдыха. И все-таки Mk V* можно считать если не предтечей, то прообразом боевой машины пехоты. Серийный выпуск Mk V* путем переделки танков Mk V и постройки новых наладили в мае 1918 г. на заводе «Метрополитэн Кэридж», и до конца войны изготовили 200 «самцов» и 432 «самки». То есть танкам Mk V* придавалась прежде всего транспортная роль.

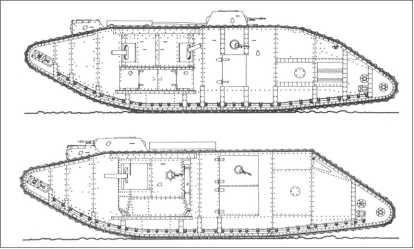

Боковые проекции танков Mk V* «самка» и Mk V** «самец».

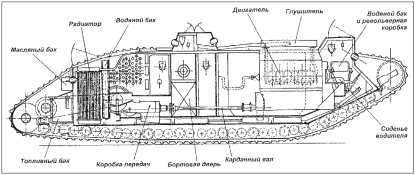

Продольный разрез тяжелого танка Mk V*.

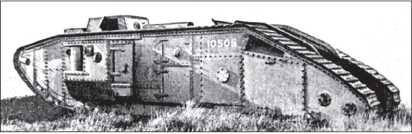

Тяжелый танк Mk V** («две звезды»).

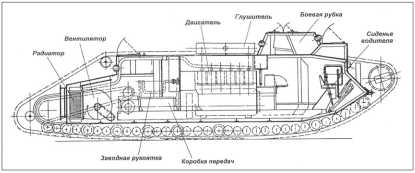

Продольный разрез танка Mk V**.
Модификация Mk V** отличалась двигателем, форсированным до 225 л.с. и смещенным назад. Освободив обитаемое пространство и совместив рубки управления и наблюдательную (с двумя шаровыми пулеметными установками), получили единое обитаемое отделение. Гусеничный обвод стал более угловатым в задней части. Запас горючего увеличили до 908 л. Всего собрали 25 таких танков. В боях они не использовались. Два Mk V** передали Корпусу королевских инженеров.
Уже после войны, к весне 1919 г., на заводе «Джон Фоулер энд Компани» в Лидсе на Mk V поставили упругую тросовую подвеску и гусеницу системы «Снэйк» («змея») подполковника Филипа Генри Джонсона с независимым шарнирным креплением так называемых «самоориентирующихся» траков. Так испытывали ходовую часть для проектируемого среднего танка Mk D — этот танк считался важным элементом стратегического «Плана 1919», составленного Фуллером.
После доклада о результатах применения танков в начале 1918 г. на заседании в Военном министерстве с участием начальника Генштаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 г. иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции). Упоминание 1919 г. не случайно — активные действия и упорное сопротивление германских войск в 1918 г. убеждало руководство Антанты, что войну удастся
завершить только в 1919 г. Перемирие, как известно, состоялось чуть раньше.Тяжелые танки Mk V**.
Тяжелые танки Mk VI — Mk VII
При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект — 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком — еще пример влияния французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж. Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14—6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и Mk V. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали, выбрав Mk VIII. Mk VI не пошел дальше деревянного макета в натуральную величину.

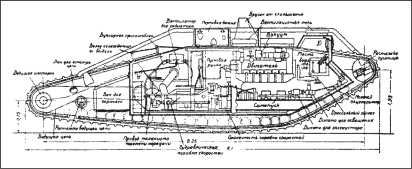

Продольный разрез тяжелого танка Mk VII.
В июле 1918 г. на заводе «Братья Браун» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс — Дженни». Заказано 75 танков, но собрали только 3. Гидравлическая «муфта Дженни» — объемная гидравлическая передача, разработанная в США Робертом Дженни и Харвеем Уильямсом в начале XX в., — к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова — установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс — ее наклоном в противоположную сторону, холостой ход — установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия с гидрообъемной передачей позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные куполы. Танк оснастили также электростартером. Ходовая часть — типа «Тэдпол», уже опробованная на единичных Mk IV и Mk V. Боевая масса Mk VII достигла 37 т, вооружение состояло из двух 57-мм пушек и 5 пулеметов. Повышение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Mk VII не пошли в серию, объясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.
«Международный» танк Mk VIII
Самым сильным серийным танком, разработанным в конце войны, и завершением эволюции «ромбовидных» тяжелых танков стал англо-американский Mk VIII.
Его разработка началась вскоре после вступления США в войну. В июне 1917 г. на опытном полигоне британского Департамента поставок механического вооружения в Доллис Хилл англичане продемонстрировали свои танки делегации ВМФ США — танки предлагались для Корпуса морской пехоты. Военный атташе США справедливо рассудил, что такое мощное оружие более соответствует армии и предложил привлечь к британским работам американских технических специалистов. 19 июля командующий американскими экспедиционными силами Джон Дж. Першинг приказал сформировать специальную комиссию для рассмотрения вопросов применения танков. 23 сентября 1917 г. американцы приняли решение о формировании собственного Танкового корпуса, вооружив его двумя типами танков — легким на основе французского «Рено» FT-17 и тяжелым английским Mk V или Mk VI, хотя последний существовал только в проекте. Тяжелых танков предполагали получить 600 штук — 350 боевых, 20 «радиотанков», 40 транспортных для доставки горюче-смазочных материалов, 140 десантных (грузоподъемностью 25 бойцов, или 5 т грузов), 50 транспортеров полевых орудий.
Заказ на 600 Mk VI вскоре аннулировали. Американцы решили развернуть свою танкостроительную программу для удовлетворения потребностей собственной армии и армий союзников, рассчитанную на окончание войны в 1919 году. Требования к новому англо-американскому танку составил лейтенант Г. Рэкхэм. Планы разработали с обычным американским размахом — 4400 танков типа «Рено», 1500 комплектов агрегатов и узлов к тяжелым англо-американским танкам Mk VIII и 1450 полностью собранных Mk VIII, а кроме того — 15 015 легких танков «Форд».
