На Mk V установили коробку передач Уолтера Вильсона и специальный танковый рядный двигатель известного инженера-двигателиста Гарри Ральфа Рикардо (Harry Ralph Ricardo). «Рикардо» стал первым специально разработанным танковым двигателем. Опыт эксплуатации первых танков позволил выработать к двигателю довольно жесткие требования: повышение габаритной мощности, уменьшение размеров системы охлаждения, работа в широком диапазоне динамически меняющихся нагрузок, при любых углах наклона, повышенная прочность, возможность обслуживания в полевых условиях. При том — не использовать алюминий или высоколегированные стали, необходимые для авиационных двигателей. Двигатель имел клапанное газораспределение. Поршень, соединенный с шатуном через трубчатый придаток, двигался внутри втулки, охлаждаемой всасываемым воздухом. Вал с противовесами уравновешивал двигатель и уменьшал вибрацию. Снижен износ поршней и цилиндров, несколько повышен КПД, уменьшено образование нагара. Улучшена система смазки. Мощность «Рикардо» — 150 л.с. (112 кВт) при 1250 об/мин, при тех же габаритах, что у «Даймлер» (на испытаниях «Рикардо» развивал мощность 200 л.с. при 1600 об/мин). Разъемный картер позволял обслуживать двигатель, не снимая с крепления. Две выхлопные трубы выводились на крышу в глушитель. Радиатор — трубчатый. Решетки системы охлаждения на Мк V разместили в бортах. Вентилятор перегонял воздух от левого борта через радиатор к правому. Вскоре решетки стали прикрывать броневыми жалюзями или уголками-крышами.

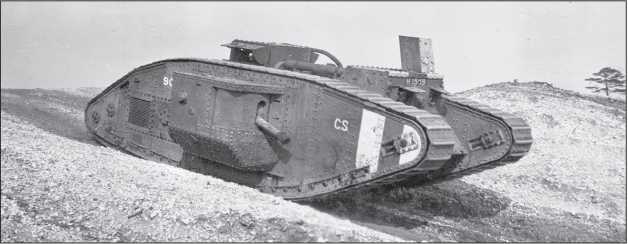

Тяжелый танк Mk V «самец» испытывают «пробегом». Пулеметы сняты, стволы орудий зачехлены.

Танк Mk V «самец», вид сзади-сбоку. Обратим внимание на кормовую пулеметную установку, вывод выхлопной трубы, крепление топливных баков, установку сигнального семафора и крепление балки самовытаскивания.

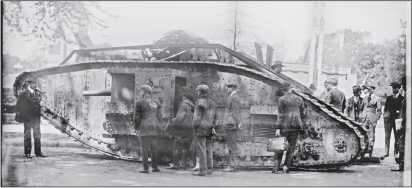

Новый танк Mk V демонстрируют делегации рабочих.

Установленный в корме бензобак разделен на три отсека — в случае пробоины в одном горючее в других сохранялось, снижалась и пожароопасность. Общий запас горючего — 422 л. Повышались скорость и запас хода. Система выхлопа оставалась негерметичной, и, хотя вентиляцию несколько улучшили, внутренний объем танка по-прежнему заполнялся отработанными газами. Запуск двигателя по-прежнему требовал усилия четырех человек, вращавших П-образную заводную рукоятку. Для запуска в холодную погоду экипажу приходилось предварительно заливать топливом все шесть цилиндров двигателя и прогревать запальные свечи.

Рядный двигатель Рикардо (справа) в сравнении с V-образным двигателем «Даймлер». Сзади видна сборка корпуса танка.

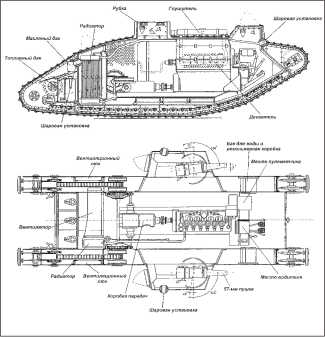

Продольные разрезы (в вертикальной и горизонтальной плоскостях) тяжелого танка Mk V «самец».

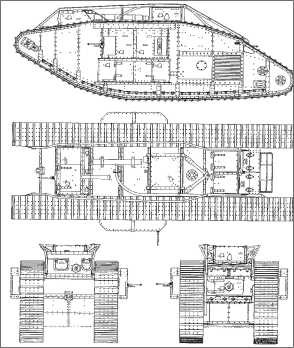

Проекции тяжелого танка Mk V «самка».

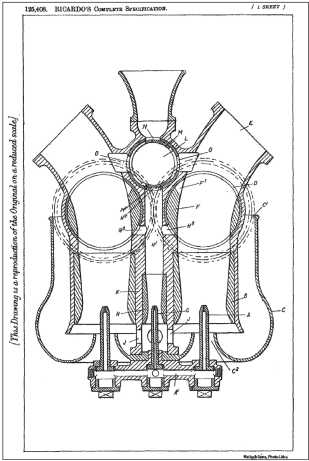

Патент Г.P. Рикардо на конструкцию «карбюратора для двигателя внутреннего сгорания» от 1919 г. (заявка подана в июле 1916 г.).

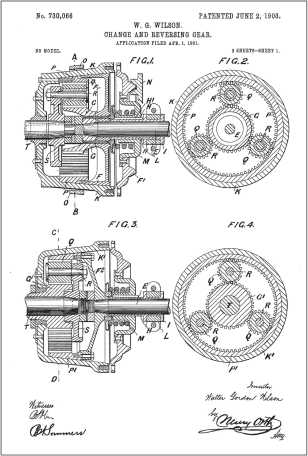

Работу над планетарными механизмами У. Вильсон начал задолго до войны. В 1903 г. он запатентовал собственную конструкцию планетарной коробки передач.

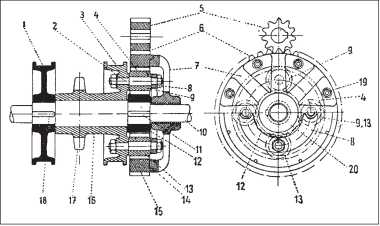

Планетарный механизм поворота Вильсона: 1, 18 — тормозной барабан, 2 — пальцы, 3, 16 — водило, 4, 6 — зубцы, 5 — ведущая шестерня (на поперечном валу), 7, 14, 15 — планетарная шестерня (венец), 9, 13 — сателлиты, 10 — ось, 11 — паз, 12, 20 — солнечная шестерня, 17 — приводная шестерня (вращает цепь Галля).

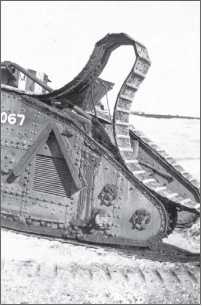

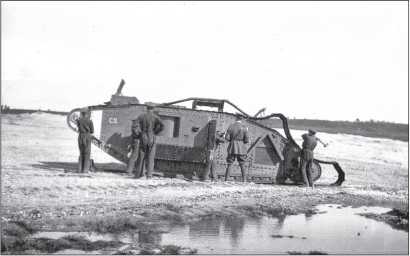

Спавшая гусеница танка Mk V.

Вращение от двигателя передавалось карданным валом через дисковое сцепление на 4-скоростную планетарную коробку передач, а от нее через пары конических шестерен — поперечным валам. Шестерня на конце поперечного вала сцеплялась с венцом (планетарной шестерней) одноступенчатого планетарного механизма поворота (ПМП) с внутренним зацеплением или «эпицикла». Водило ПМП соединялось с зубчаткой, приводящей через цепь Галля вал бортовой передачи. Сателлиты и солнечная шестерня ПМП жестко соединялись с тормозными барабанами — при переключении передач ленточным тормозом тормозилась солнечная шестерня, на стоянке — водило с сателлитами. Изменилась и бортовая передача. Трансмиссия обеспечивала скорости: I — 1,37, II — 2,28, III — 3,96, IV — 7,0 км/ч, задним ходом — 1,37 км/ч. Поворот танка теперь производился с помощью двух рычагов, установленных по бокам от сиденья водителя. Органы управления включали также педали ножного тормоза и сцепления, рычаг коробки передач, муфту реверса. С помощью педали тормоза водитель мог притормозить гусеницу при повороте.

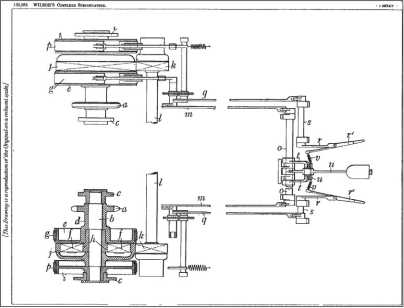

Патент У. Вильсона на планетарный механизм поворота для «тяжелого механического транспорта» и приводы управления им. Заявка подана в 1916 г., патент получен в 1919 г.

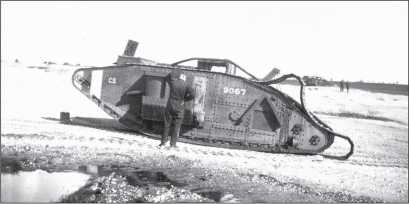

Кормовая часть танка Mk V со спавшей левой гусеницей. Обратим внимание на устройство гусеничной цепи.

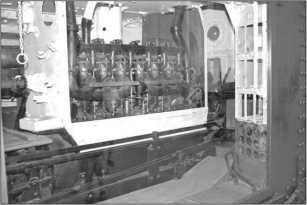

Вид на двигатель «Рикардо», установленный в танке Mk V «самец», через проем спонсона. Видны также укладки для патронных обойм («полос») к пулемету и выстрелов к орудию.

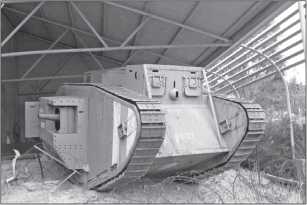

Танк Mk V «самец», неважно сохранившийся в Танковом музее Королевского Австралийского Бронетанкового корпуса в г. Пукапуньял.

Заявку на такое устройство трансмиссии Г. Вильсон подал в ноябре 1916 г. и в 1919 г. получил соответствующие британские патенты. Разработка планетарной коробки передач стала большим достижением Вильсона, который с самого появления Mk I не терял надежды улучшить трансмиссию танка и управление им. Управление силами одного человека намного повышало эффективность действия танков и их среднюю скорость, маневренность на поле боя, позволяло уменьшить дистанцию между машинами в колонне на марше, уменьшило утомляемость экипажей. По мнению экипажей, управление Mk V было «детской игрой» по сравнению с предшественниками. Командир освобождался от помощи водителю, то есть улучшилась «командная управляемость» танка. Новая трансмиссия понравилась настолько, что специалисты 20-й эскадрильи RNAS сами установили на Mk II эпициклическую коробку передач Ланчестера.

На первые 200 танков Mk V ставили уширенные гусеницы. При длине опорной поверхности около 1,4 м ее площадь составляла 9380 см²х2. Уширили и грязеочистители. Потом пришлось использовать запасы старых «узких» траков. Намного повысить ресурс ходовой части не удавалось — гусеницы выходили из строя после 80 км пробега.

Ремонт танка в самом разгаре.

Вечная проблема механика — как это все чинить? Танк Mk V проходит ремонт в Центральных мастерских Танкового корпуса. Обратим внимание на открытые люки рубки управления, кормовой рубки, радиатора.

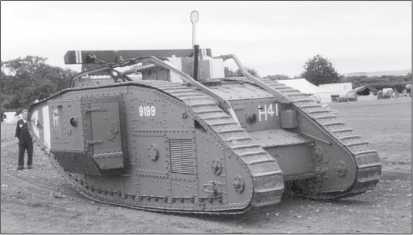

Сохранившийся танк Mk V показывает, что до сих пор остается на ходу.

Рубку увеличили, в ее крыше выполнили прямоугольный люк с откидной крышкой. Кроме того, в корме на крыше выполнили дополнительную рубку со смотровыми лючками. Это дало круговое наблюдение из танка, а также улучшило вентиляцию. Два больших люка выполнили позади кормовой рубки над радиатором. Еще на Mk II и III пытались прикрыть смотровые щели стеклом, но стекло быстро трескалось и теряло прозрачность. Поэтому на Mk IV стекла заменили откидными стальными щитками с сеткой мелких отверстий. На Mk V щели снабдили небьющимися стеклопакетами типа «триплекс» (ведь автомобильные «триплексы» выпускались в Англии Э. Бенидиктусом еще с 1912 г.).

Направляющие с балкой самовытаскивания были аналогичны Mk IV, но теперь, благодаря дополнительной рубке, работа с ней стала безопаснее. На направляющих могли крепить также фашину или секцию пехотного штурмового моста. Изменили и буксирные приспособления — вместо проушин с пальцем установили шарнирную серьгу. Вместо сигнальных флажков стали использовать семафор («оптический телеграф») — на крыше за кормовой рубкой крепили стойку с двумя рычагами с красным и белым дисками. Стоит вспомнить, что Герберт Уэллс еще в 1903 г. в упомянутом ранее рассказе предполагал использование семафора для взаимной связи «сухопутных броненосцев».
