Опорные катки, ведущее и направляющее колеса, траки гусениц изготавливали теперь из литой стали, легированной никелем. Масса одного трака гусеницы составляла 25,4 кг. Шпоры для лучшего сцепления с грунтом крепили на каждый третий, шестой или девятый трак. Установили грязеочистители. Цепную передачу закрыли от засорения. Уменьшился и «занос» грязи гусеницами во внутренний объем машины.
Сзади на крыше в особой коробке укладывали буксирный трос или запасные канистры с горючим. Обычно тросом буксировали грузовые волокуши — до трех на танк. Появились средства навигации в виде магнитного компаса. Попытки компенсировать влияние стальных масс на компас небольшими «отстраивающими» магнитами не дали результатов. Поэтому остановились на простом приеме — на каждом танке опытным путем определяли положение стрелки компаса при известных курсах, сводили полученные поправки в таблицу, которая и
Усовершенствовали и «систему самовытаскивания». К корпусу болтами крепили согнутые из стального уголка направляющие, приподнимавшиеся над верхней ветвью гусениц и рубкой. На направляющих цепями крепили новую «незарывающуюся» балку в виде призматического бруса тикового дерева (длиной 3,6 м с сечением 225x175 мм) — он напоминал железнодорожную шпалу, только с окованными железом концами. Весила такая балка около 400 кг.
Mk IV обладал неплохой ударной силой. В проволочных заграждениях он оставлял проходы шириной до 2,5 м. В первый день сражения под Камбрэ у Бурлона один Mk IV прошел через каменный забор высотой 1,5 м, фруктовый сад и, развернувшись, сломал угол здания. Но надежность танка возросла ненамного. Капитальный ремонт требовался после 100–112 км пробега.
На Mk IV опробовали гусеничный обвод, значительно пониженный в задней части, с удлиненной опорной поверхностью, прозванный за характерную форму «Тэдпол» (tadpole — «головастик»). В Центральных мастерских заготовили комплекты задних выступов для массовой переделки танков по схеме «Тэдпол», но переделку так и не провели. В опытном порядке между задними выступами ходовой части крепили платформу с минометом Стокса — едва ли не первый вариант самоходного миномета. Идея вооружения танков «мортирами» высказывалась еще в ноябре 1916 г. Мартелем, предлагавшим к «боевым танкам» и «истребителям пулеметов» добавить «торпедные танки» (по аналогии с морской тактикой) для борьбы с узлами сопротивления противника навесной стрельбой тяжелыми снарядами.
По мере поставки танков следующей модели Mk V часть Mk IV переделывали в танки снабжения по аналогии с Mk I. Однако именно Mk IV оставался самым массовым британским танком в 1916–1918 гг.

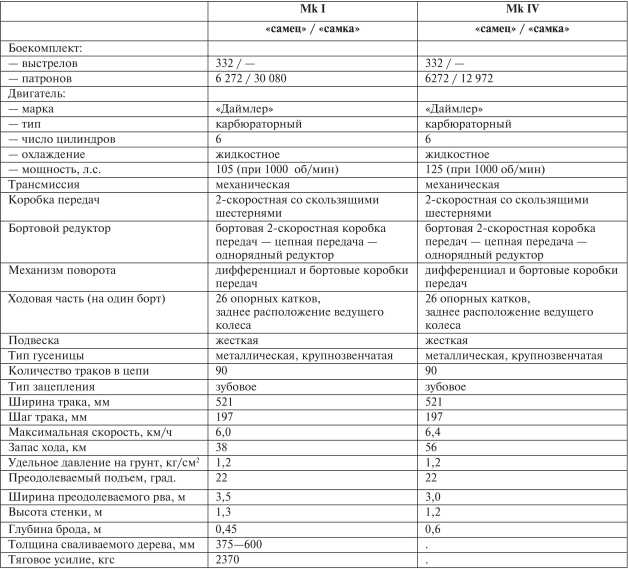

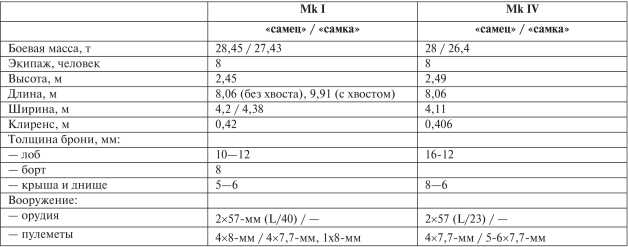

Тяжелые танки серии Mk V — Mk V**
Председатель Департамента поставок механического вооружения Стэрн с самого начала применения танков Mk I считал главной их проблемой двигатель и трансмиссию и настаивал на разработке агрегатов, специально рассчитанных для использования в танке. После посещения танковых частей на фронте и ознакомления с производством французских танков Стэрн и Вильсон убедились в необходимости коренной модернизации. Организация выпуска модификации Mk IV дала Департаменту некоторый выигрыш времени, чтобы заняться существенно модернизацией танка.
3 марта 1917 г. в местечке Олдбери, близ Бирмингема, провели сравнительные испытания различных схем танков. Шесть танков представляли собой модификацию Mk II без спонсонов, с новыми системами трансмиссии (3 механические, 2 электрические, 1 гидравлическая), один — прототип быстроходного «танка преследования» Триттона, впоследствии воплотившийся в средний Мк А «Уиппет», еще один — танк-транспортер орудий. Фактически это было первое в истории танкостроения конкурсное испытание боевых машин. Впервые испытания танков прошли столь основательно и представительно. Впоследствии 3 марта 1917 г. стали называть «днем танковых испытаний».
Первый вариант танка с механической трансмиссией был, по сути, предсерийным образцом Mk IV. Второй вариант — «Вильсон Эписайкл Тэнк» с планетарными механизмами поворота (см. далее). Третий — «Вилкинс Малтипл Клатч Тэнк», отличавшийся отсутствием главной коробки передач и трехскоростными бортовыми коробками передач с постоянным зацеплением шестерен. Вращение от двигателя через карданный вал и конические пары передавалось поперечным валам, связанным с бортовыми коробками передач. Каждая коробка передач давала 3 скорости вперед и 1 назад, включение передач производилось дисковыми муфтами. Шестерня на выходном валу коробки передач находилась во внутреннем зацеплении с ведущим колесом гусеницы.

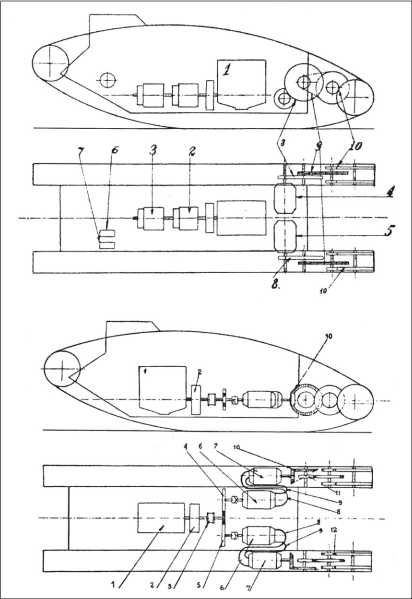

Схемы трансмиссий танков, проходивших испытания 3 марта 1917 г. в Олдбери.
Вверху — электрическая трансмиссия танка «Вестингауз Петройл Электрик»: 1 — двигатель, 2,3 — генераторы, 4, 5 — электродвигатель, 6,7 — управляющие реостаты, 8 — зубчатая передача, 9 — цепь Галля, 10 — ведущее колесо.
Внизу — гидравлическая трансмиссия танка «Уильямс-Дженни Гидраулик»: 1 — двигатель, 2 — главное сцепление, 3 — тормоз, 4, 5 — цилиндрические передачи, 6 — гидравлический насос, 7 — гидромотор, 8, 9 — шланги, 10 — коническая передача, 11, 12 — бортовая передача.
В «Фостер-Даймлер Петройл Электрик Тэнк» двигатель приводил в действие электрогенератор, питавший два тяговых электродвигателя с последовательным возбуждением. Электродвигатели через червячные пары соединялись с бортовыми передачами, скорость их вращения регулировалась перемещением щеток по коллекторам без искрения. По сути, это была перенесенная на Mk II электротрансмиссия танка «Сен-Шамон», заинтересовавшая Стэрна во Франции. На танке «Вестингауз Петройл Электрик» фирмы «Бритиш Вестингауз» двигатель был смещен к корме и вращал два электрогенератора, последовательно установленные на валу. Каждый из них питал электродвигатель соответствующего борта, скорость регулировалась от О до 6,4 км/ч с помощью реостатов, задний ход включался особым ключом. Бортовая передача с цепью Галля сохранилась. Стоит заметить, что электротрансмиссии танков «Сен-Шамон», «Бритиш Даймлер», «Бритиш Вестингауз» и разработанного тогда же американского «Холт Газ-Электрик» оказались громоздки и недостаточно надежны.
Танк «Уильямс-Дженни Гидраулик» имел гидравлическую трансмиссию, впоследствии использованную на модели Mk VII (см. далее).
Таким образом, уже в 1917 г. наметились различные направления развития танковых трансмиссий. Для дальнейшей доводки выбрали прототип Вильсона, давший наибольшие скорости хода при сравнительно небольших габаритах и совместивший удобство управления с надежностью работы и удобством обслуживания.
Выпуск новой модели тяжелого танка, получившего обозначение Mk V (Mark V), планировали начать в августе — сентябре 1917 г., но серийное производство смогли подготовить только в декабре. Выпуск начала «Метрополитэн Кэрридж, Вэгон энд Файненс Компани». Первоначально планировали заказать на 1918 год 4000 танков, но после неудачи танков под Ипром Военное министерство, рассмотрев доклад министра снабжения Черчилля, 11 ноября 1917 г. сократило заказ до 1350 машин. Возражения подполковника Стэрна и его претензии на монополию в «танковом вопросе», — вопреки намерениям Черчилля, вызвали перевод Стэрна еще в октябре 1917 г. на другой пост, связанный с попытками координации британской, французской и американской танковых программ. Как и Суинтон, Стэрн не мог теперь влиять на развитие британского танкостроения. Регулярные «срезания» заказов и кадровые игры многие объясняли намеренным саботажем, инициированным производителями «классических» средств — артиллерийских снарядов и легкого оружия, — к «экономии» которых могли привести танки. Но куда большую роль, нежели интриги, играли обычная бюрократическая возня и сложности постановки совершенно нового дела.
Схема вооружения осталась прежней. Стандартным танковым пулеметом стал «Гочкис» Mkl* под штатный британский патрон калибра 7,7 мм (.303), снабжавшийся прицелом Пальмера. Шаровая установка, разработанная Ф. Скинсом, давала сектор обстрела из пулемета до 90°. Появился кормовой пулемет — его шаровую установку поместили в дверце кормового люка-лаза. Этот пулемет служил для круговой обороны на случай осады одиночного танка пехотой противника (кормовые пулеметы потом будут часто появляться в различных танках). Для тех же целей лючки для стрельбы из револьверов выполнили даже в крышке люка рубки.
Вверху — прототип танка Mk IV: 1 — двигатель, 2 — главное сцепление, 3 — коробка передач,
4 — дифференциал, 5, 6 — шестерни первичного вала бортовой коробки передач, 7,8 — шестерни вторичного вала, 9 — шестерня бортовой передачи, 10 — ведущее колесо.
Внизу — «Вильсон Эписайкл Тэнк»: 1 — двигатель, 2 — главное сцепление, 3 — коробка передач, 4 — коническая передача (дифференциал), 5 — ведущая шестерня, 6 — планетарная шестерня (венец), 7,8 — тормозные барабаны, 9 — шестерни бортовой передачи, 10 — ведущее колесо.
