Mk VIII должен был стать в 1919 г. основным тяжелым танком союзников, но стал завершением эволюции «ромбовидных» тяжелых танков. В боях Mk VIII не участвовали. В Армии США они составили «тяжелую группу» — 67-й пехотный (танковый) полк (67^th Infantry (Tank) Regiment) — и эксплуатировались до 1932 г. До 1930 г. Mk VIII являлся единственным американским тяжелым танком, тем более что танкостроение в США в это время не шло дальше отдельных экспериментов. Испытывали варианты органов управления с гидро- или пневмоусилителями. Опробовали даже такой прием, как транспортировка легкого танка М1917 («Американский Рено») на крыше тяжелого Mk VIII. Опробовали установку на Mk VIII двигателя «Либерти» воздушного охлаждения, но проект модернизации всех танков таким образом до уровня Mk VIII* остался на бумаге. В 1932 г. на одном Mk VIII установили экспериментальную систему внутреннего и внешнего охлаждения с дополнительным баком с водой на крыше корпуса позади рубки — так пытались решить проблему утечек в системе охлаждения устаревающих танков. Система работала успешно, но так и осталась опытной, а экземпляр Mk VIII с ней сохранился на Абердинском полигоне до сего времени.

С 1932 по 1939 г. Mk VIII держали на «танковом кладбище» в Абердине, а в сентябре 1940 г. оставшиеся 90 Mk VIII поставили на ход и вместе с большим количеством столь же устаревших легких танков М1917 передали канадской армии в качестве учебных. Канадцы использовали их в учебном центре Кэмп Борден, пока там не набралось достаточного количества более современных машин.

Один Mk VIII сохранился в музее в Бовингтоне. Любители кино могли увидеть фантазию на тему танка Mk VIII в знаменитом кинофильме «Индиана Джонс и последний крестовый поход», но это самодвижущееся чудо (оснащенное даже башней и выдвижным перископом) было сделано для фильма заново на основе мирного экскаватора.

В 1918 г. в США построили еще больший вариант «ромбовидного» танка, известный под названием «Паровой танк гусеничный», но о нем будет рассказано в главе «Первые „американцы“».

«Десантный танк» Mk IX

Мысль о том, что пехоту, наступающую с танками, необходимо саму снабдить защитой или посадить на транспортеры, высказывалась еще в начале разработки первых танков — тут можно вспомнить и идею французского полковника Этьена о бронированных прицепах, и предложения Черчилля о снабжении пехоты, идущей за танками, колесными бронещитами. Уже первые бои с участием танков подтвердили, что пехота не везде и не всегда может следовать даже за тихоходными танками, в результате несет потери и не успевает закрепить местность, взятую с помощью танков.

Еще летом 1917 г. лейтенант Г. Рэкхэм получил задание разработать вариант танка для доставки пехотных подразделений. Однако изначальное требование предусмотреть возможность установки на «десантный» танк спонсонов для его превращения в «боевой» значительно усложнило задачу. Осенью 1917 г. в связи со сражением у Камбрэ, встал вопрос о формировании «танковых рот для перевозки пехоты». И уже в сентябре разработку специального «десантного» танка продолжили на фирме «Армстронг, Уитворт энд Компани» (г. Ньюкасл, гр. Тайн и Уир). Чтобы освободить пространство внутри танка, отказались от спонсонов и основного вооружения (в отличие от Mk V*), оставив только два пулемета в лобовом и кормовом листах корпуса. Поскольку к тому времени уже началась разработка «международного» тяжелого танка Mk VIII, десантный танк получил обозначение Mk IX.

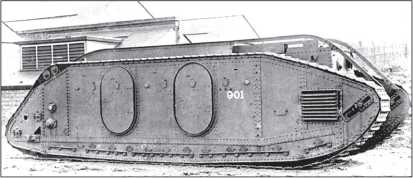

Первый бронетранспортер с вездеходным движителем — танк Mk IX.

Mk IX продолжал линию тяжелых «ромбовидных» танков. В нем использовали агрегаты танка Mk V. Толщину брони ограничили 12–10 мм. Двигатель с радиатором сместили вперед, десантное отделение располагалось между двигателем и коробкой передач. В удлиненной ходовой части разнесли крайние опорные катки и добавили один поддерживающий ролик в корме. Длина опорной поверхности составила 1,83 м, а площадь — 9516 см² на каждую гусеницу. Тем не менее значительно возросшая масса обусловила большое удельное давление на грунт, достигавшее при полной загрузке почти 2 кг/см², что значительно ухудшало проходимость. Скорость хода «десантного» танка составляла от 1,3 до 6,5 км/ч, запас топлива — 454 л.

Экипаж состоял из 4 человек — командира, водителя, механика и пулеметчика, размещавшегося у кормового пулемета. Интересно, что водителя в рубке управления здесь разместили слева, а командира — справа — в 1918 г. британцы решили учесть правила дорожного движения в континентальной Европе (по левой стороне дороги), все же действовать им приходилось во Франции. На крыше рубки установили наблюдательную башенку. В бортах выполнили четыре большие овальные двери, а также лючки для стрельбы из карабинов десанта, хотя пользование ими было очень неудобно, особенно в движении. Рычаги коробки передач и заднего хода и их тяги перенесли под крышу. Mk IX мог перевозить десант до 30 человек (размещались в танке стоя) или 10 т груза, для этого пришлось усилить пол корпуса поперечными балками. Грузы танк мог перевозить также на крыше и на буксируемых санях-волокушах. Дабы сделать условия нахождения в танке более сносными, в корпусе разместили бак с питьевой водой для экипажа и десанта, увеличили глушители (смонтированы на крыше) и установили вентилятор. Хотя двигатель по-прежнему располагался в обитаемом отделении.

Тракторостроительный завод «Маршалл, Сонз энд Компани» в Гейнсборо (гр. Линкольншир) получил заказ на постройку 200 танков Mk IX. Однако, начав сборку машин в июне 1918 г., завод к моменту перемирия полностью изготовил только 3 машины, а всего собрал, по одним данным, 34, по другим — 36 машин. Они так и не успели показать себя в деле — «танк-транспортер» появился слишком поздно. Один из двух собранных до перемирия Mk IX использовался во Франции в качестве санитарного транспортера. Танки, получившие прозвище «Пит» («свинья») некоторое время использовались в войсках после войны.

Уже в 1918 г. на основе Mk V со старой «узкой» гусеницей удалось создать танк Mk X — машину снабжения для боевых танков и транспортер для пехоты (идея Кромптона все же нашла свое воплощение).

Продольный разрез танка Mk IX показывает, как удалось обеспечить внутренний объем для размещения пехотинцев. Однако удобным этот внутренний объем назвать трудно.

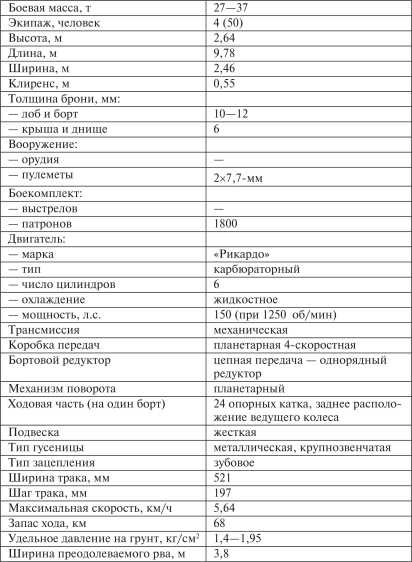

Тактико-технические характеристики танка-транспортера Mk IX

Проект «Летающий слон»

Еще до первого боевого опыта британских танков, когда ситуация с дальнейшими заказами на танки еще не определилась, Уильям Триттон занялся проектом танка, защита которого могла бы противостоять огню германских легких полевых пушек. Опыты по обстрелу бронелистов производства «У. Бирдмор энд Компани» из трофейных орудий, ставившиеся в это время в Шоубуринессе лейтенантом Саймсом, показали, что достаточна будет броня толщиной 51 мм (2 дюйма). 19 июня 1916 г. Комитет снабжения танками одобрил постройку прототипа машины, хотя проект был закончен только к концу августа.

Триттон попытался отказаться от «ромбовидной» схемы, вновь расположив корпус машины выше гусениц. Два рядных двигателя «Даймлер» и трансмиссия располагались в средней части корпуса. Каждый двигатель имел свою коробку передач, от которой вращение передавалось на общий дифференциал. На приводных осях последнего ставились бортовые коробки передач. Идея увеличения опорной поверхности при погружении ходовой части в слабый грунт здесь также присутствовала, но в ином исполнении. Вагонообразный корпус опирался на широкие (610 мм) гусеницы, а под днищем подвешивались слегка приподнятые дополнительные гусеницы. Это к тому же могло облегчить преодоление препятствий и предотвратить «вывешивание» танка на препятствии. И основные, и запасные гусеницы приводились в движение ведущими колесами заднего расположения. Вращение на ведущие колеса передавалось от бортовой передачи через цепь Галля (шасси такой схемы Триттон запатентовал в 1918 г.).

В носовой части корпуса устанавливалась бы, по одним данным, 57-мм (6-фнт), по другим — 75-мм (13-фнт) пушка, в бортах и корме предусматривалось по две установки для пулеметов. Толщина брони должна была составить 76 мм в лобовой части (защищенность увеличивала изогнутая форма брони) и 50–51 мм по бортам. Размеры машины — длина 8,36 м, высота и ширина по 3 м — были сопоставимы с Mk I, но уже ее расчетная масса достигала 100 тонн.

За проектом установилось остроумное название «Летающий слон», хотя на сохранившихся эскизных чертежах он именуется просто «тяжелым танком» или «боевым танком Фостера» (по названию компании). Дальше эскизного проекта дело не пошло, хотя Стэрн, глава Комитета снабжения танками, и предлагал построить 20 таких танков. Предполагалось также облегчить танк за счет уменьшения толщины брони. Но предпочтение справедливо отдали проекту «скоростного» 14-тонного среднего танка, который можно было производить в больших количествах, нежели 100-тонных монстров (ниже мы увидим, как столь благоразумное решение отвергли в Германии).
