Ввели балку самовытаскивания. Поначалу это был 2-метровый торпедообразный деревянный брус, крепившийся на крыше поперек машины. Если гусеницы начинали буксовать, их тормозили, кто-либо из экипажа выбирался на крышу и цепями крепил брус к тракам гусениц. Гусеницы пускали вновь, балка упиралась в грунт и давала им опору. По сию пору танкисты предпочитают иметь на машине балку или бревно как старое и надежное приспособление для самовытаскивания.

Mk II и Mk III выпустили по 50 единиц каждого (по 25 «самцов» и столько же «самок»). После поставки достаточного количества Mk IV оставшиеся на ходу Mk I, II и III использовали как учебные или специальные. В мастерских танкового корпуса Mk I разоружили и превратили в танки снабжения (именовались также «тендерами»). При этом спонсоны переделывали в «грузовые» — внутренний объем спонсона освобождался, амбразуры заделывались. Грузоподъемности такого «тендера» хватало для снабжения и обеспечения действий пяти боевых танков. Такие танки снабжения использовали у Мессин в июне 1917 г.

Работницы завода «Уильям Фостер энд Компани» в Линкольне на фоне нового танка Mk IV. Заметим флаг на переднем плане — работницы не отказали себе в удовольствии пошутить.

Правый спонсон танка Mk IV с установкой короткоствольной 57-мм пушки и пулемета «Льюис», открыт лючок для стрельбы из револьвера.

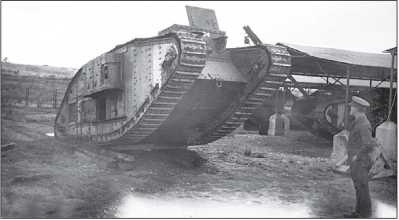

Тяжелый танк Mk IV «самка» в парке (видимо, после ремонта). Обратим внимание на танк с крановой стрелой на заднем плане.

«Радиотанк» с развернутой антенной. Работа на радиостанции была возможна только на стоянке.

Часть Mk II и Mk III переделали в «радиотанки» — в одном спонсоне размещали радиостанцию с аккумуляторной батареей, в другом оборудовали место радиста. На рубке крепили подъемную мачту, удерживаемую растяжками, между ней и штырем в корме машины натягивали антенну из вертикальных проводов. Впервые «радиотанки» использовали в сражении на Ипре. Работать такая радиостанция могла только на стоянках, хотя ставились опыты с работой в движении с использованием волочащейся за танком проволочной антенны. Такие машины известны под обозначением Mk I Radio tank (Signal tank — радиосвязь относилась к компетенции Royal Engineers Signal Service, Королевской инженерной службы связи).

Заказ на постройку танков Mk IV выдали в сентябре 1916 г., к производству он был готов в феврале 1917-го, в марте начали поставку. Планировали выпустить до 1200 танков, всего собрали 1015 — из них 420 «самцов» и 595 «самок» (примерно три «самки» на два «самца»). Танки строились не только на средства метрополии. Скажем, один Mk IV «подарили» правительству Великобритании власти британской колонии Малайзии. Этот танк даже нес на лобовом листе изображение традиционного для Юго-Восточной Азии дракона. Доставлять Mk IV во Францию начали в апреле 1917 г., в мае их приняли британские танкисты, боевой дебют Mk IV состоялся в июне у Мессин.

Тяжелый танк Mk IV «самец». Видны установки пулеметов и орудия.

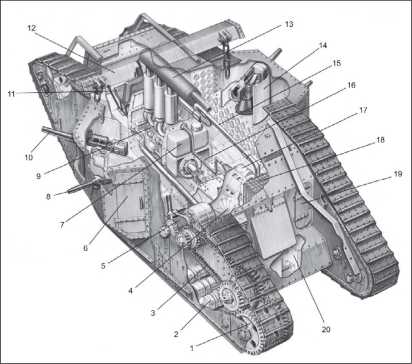

Схема устройства тяжелого танка Mk IV «самец»: 1 — ведущее колесо, 2 — опорный каток, 3 — цепная передача, 4 — вентилятор, 5 — бортовая передача, 6 — дверь спонсона, 7 — масляный бак, 8–7,7-мм пулемет «Льюис», 9 — двигатель «Даймлер», 10 — 57-мм орудие «Гочкис» (L/23), 11 — сиденье водителя (механика-водителя), 12 — брус самовытаскивания, 13 — глушитель двигателя, 14 — цилиндрический щит тумбовой установки орудия, 15 — трубопровод системы охлаждения двигателя, 16 — заводная рукоятка, 17 — червячный редуктор, 18 — радиатор, 19 — задняя дверь, 20 — топливный бак.

В устройство танка внесли ряд улучшений, связанных в основном с бронированием и вооружением. В связи с использованием германской пехотой бронебойных пуль типа SmK толщину брони лобовой части довели до 16 мм, бортов — до 12, а крыши — до 8 мм. Бронирование наконец защищало танк от ружейно-пулеметного огня на всех дальностях. Спонсоны больше скосили снизу, уменьшив их «зарывание». Скосы, конечно, не уменьшили раскачивание, но танки перестали застревать из-за зарывания в грунт нижней грани спонсона при крене танка. Кроме того, спонсоны теперь могли вдвигаться внутрь корпуса по особым салазкам, что облегчало транспортировку по железной дороге — у Mk I, II и III спонсоны при перевозке приходилось отделять. Тут можно вспомнить эпизод, описанный Лиддел-Гартом, когда один из генералов штаба Хэйга потребовал доставить танки к фронту по определенной железнодорожной линии. Технический специалист указал, что, если выбрать другой путь, удастся избежать двух тоннелей, через которые танки не пройдут по своим габаритам, на что получил резкий ответ: «Ну, тогда расширьте тоннели!» Тоннели, конечно, расширять не стали, а убираемые спонсоны стали существенным подспорьем при перевозке танков. Но в бою иногда, при большом крене и тряске, спонсоны срывали фиксаторы и, внезапно сползая в танк, калечили экипаж. Размеры двери спонсона увеличили с 600x400 до 900x500 мм. На «самках» спонсоны заметно уменьшили, так что масса танка несколько снизилась. Под пулеметными спонсонами выполнили прямоугольные люки-лазы с двустворчатыми крышками, посадка и — главное — высадка облегчились. Кроме того, имелись люки в крыше.

Стволы орудий укоротили с 40 до 23 калибров (т. е. с 2,28 до 1,31 м). Укороченные стволы облегчали вдвижение спонсонов внутрь, не утыкались в землю при крене и не задевали деревья или стены домов. Уменьшение массы и размеров орудия облегчало его наведение в бою и демонтаж при ремонте. При небольших дальностях ведения огня укорочение стволов и уменьшение начальной скорости снаряда до 441 м/с было оправданно. Эффективная дальность — при стрельбе с места, конечно, — не превышала 400 ярдов (около 365 м). Угол наведения орудия по горизонтали составлял 100–110°. В боекомплект орудий входили картечные выстрелы, часто помогавшие «очищать» окопы огнем накоротке.

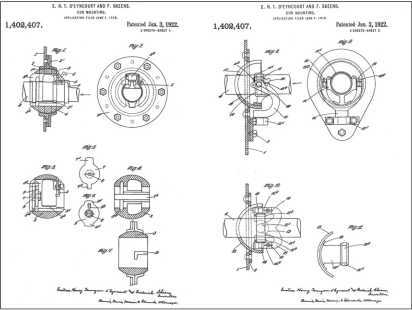

Патент Ю.Г. Т. Д’Энкура и Ф. Скинса на шаровую и карданную броневую установку вооружения в танке (заявка подана в конце 1916 г., британский патент выдан в 1918 г., американский — в 1922 г.).

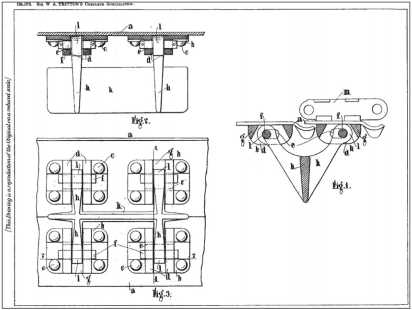

Патент У. Триттона от 1919 г. (заявка подана в 1916 г.) на съемные «шпоры» для увеличения проходимости и защиты шарниров гусеничного хода на слабых грунтах.

Размещение боекомплекта по-прежнему было источником высокой взрывоопасности. Пулеметы «Льюис» модели 1914 г. с темпом стрельбы 500–600 выстр./мин крепились в шаровых установках, на «самках» эти установки монтировались в поворотных цилиндрических щитах. На «самцах» было 4 «Льюиса», из них 2 запасных, на «самках» — 6, из них 1–2 запасных. Пулемет «Льюис» американской разработки, массово выпускавшийся в годы войны в Великобритании, имел газовый двигатель автоматики, оригинальную «сифонную» схему воздушного охлаждения ствола, питание патронами из крепящегося сверху диска емкостью 47 патронов либо увеличенного диска на 96 патронов, боевую скорострельность до 150 выстр./мин. Система питания давала определенные преимущества перед пулеметом «Гочкис» с питанием из жесткой обоймы («полосы») на 14 патронов. Для установки в танк использовалась «авиационная» модификация пулемета с заменой приклада рукояткой под левую руку. Кожух системы воздушного охлаждения, обеспечивавшей «Льюису» возможность ведения интенсивной стрельбы, требовал увеличить амбразуры. Бронировать такие амбразуры было сложно, углы наведения оказались невелики, а работа с пулеметами малоудобной. Однако шаровая установка была лучше, чем прежняя цапфенная, и использовалась на машинах следующих марок уже для пулеметов «Гочкис», которые специальная комиссия рекомендовала в мае 1917 г.

Вид сзади на спонсон танка Mk IV «самец». Дверь спонсона открыта. Танк оснащен направляющими и балкой для самовытаскивания.

Тяжелый танк Mk IV «самец», переделанный в вариант «Тэдпол». Можно увидеть, как увеличивалась длина опорной поверхности гусеницы.

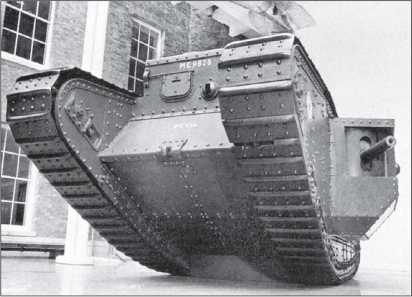

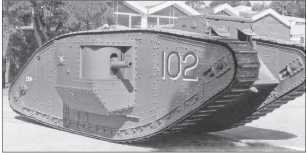

Танк Mk IV «самец», отреставрированный в Бовингтоне, Англия.

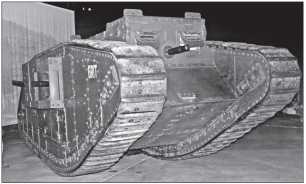

Танк Mk IV «самка».

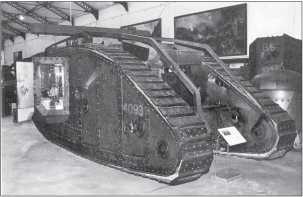

В Музее Армии и военной истории в Брюсселе у Mk IV (показан с балкой самовытаскивания) есть и другие интересные соседи — например, французский «катучий» щит.

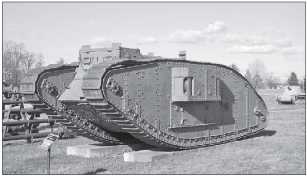

Танк Mk IV «самка» в открытой экспозиции на Абердинском полигоне, США.

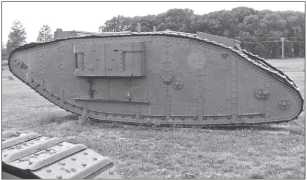

Тот же танк Mk IV «самка», вид слева. Амбразуры спонсона заглушены.

«Гочкис» Mkl* с жесткой обоймой («полосой») на 30 патронов или полужесткой лентой, принятый в июне в качестве танкового, оказался, пожалуй, самой удачной модификацией ручного пулемета «Гочкис» 1909 г.

Модернизировали двигатель. Алюминиевые поршни и двойные карбюраторы позволили повысить мощность до 125 л.с., хотя удельной мощности в 4–5 л.с./т все равно было маловато. Установили регулятор малых оборотов, эжектор выхлопной системы, наконец ввели глушитель, расположив его на крыше. Система подачи горючего — «Автовак» («Вакуум»). Бачок системы крепили над карбюратором, вакуумный насос работал от двигателя. Бензин выкачивался из баков в бачок за счет разрежения и подавался в карбюратор под действием собственной тяжести. Важной новинкой стала установка бензобаков вне корпуса на корме, так что их прикрывали выступы ходовой части. Емкость баков составляла 272,5 (максимально 318) л. Выше баков монтировали радиатор. Расход топлива был велик: переводя показатель «мили/галлон» в более привычный, увидим, что расход топлива определялся, по одним данным, в 0,21 км/л, по другим — 0,09 км/л.
