Джипы, стоявшие на вооружении НАТО - «Форд М151» (слева) и «Интернейшнл Скоут II».

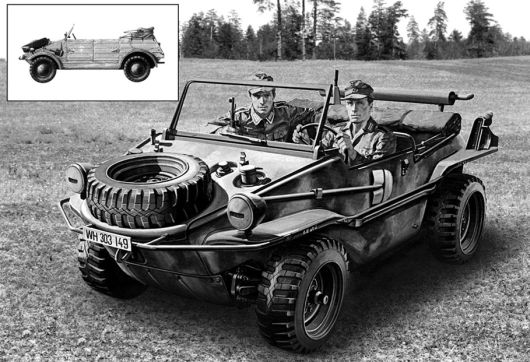

Все плавающие легковые автомобили имеют, как правило, характерную амфибийную внешность. Пример - VW Schwimmwagen 4x4 Typ 166 вермахта, выполненный на базе заднеприводного VW Kubelwagen Typ 82 (вверху слева).
Ford GPA (General Purpose Amphibia -
ГАЗ-46, послевоенный аналог Ford GPA, выполненный на агрегатах ГАЗ-69 (вверху слева), получился не столь компактным и заметно более тяжёлым.

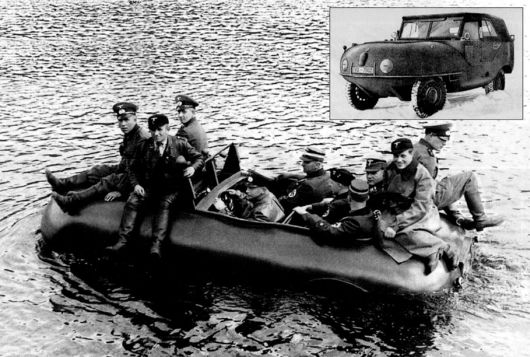

Вермахт успешно плавал и на амфибиях SG6 (SchwimmGelandwagen - плавающий внедорожник) конструктора Ханса Триппеля.

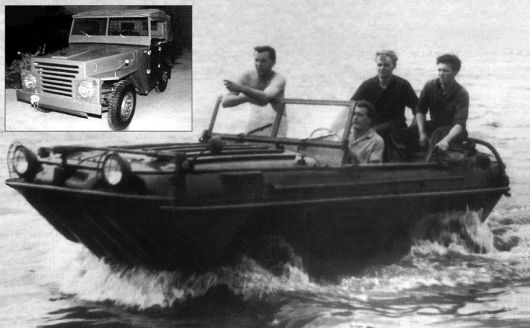

Послевоенная опытная амфибия P2S на базе армейского джипа P2M (ГДР).
Заметно выше ГАЗ-46.

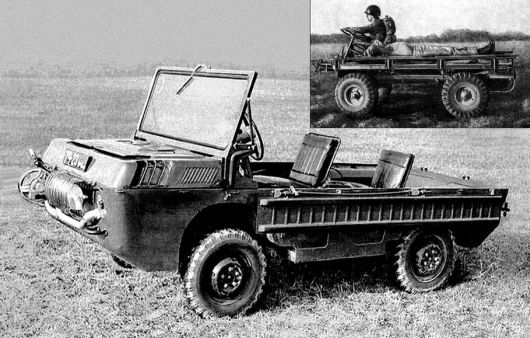

Небольшими партиями в Луцке выпускался плавающий ЛуАЗ-967 (ТПК - транспортёр переднего края). Вверху справа - его натовский прототип Willys M274 («механический мул»). В отличие от ТПК, он не плавал.
Перспективная разработка ульяновцев - амфибия УАЗ-3907 «Ягуар». Имел два винта и развивал на воде скорость 9 км/ч. В серию не пошёл.
Уточнялись требования по комплектации автомобиля, ремонтопригодности, по возможности его транспортировки.
В частности, дизайн автомобиля в значительной степени был определён требованиями его ремонта в полевых мастерских чуть ли не подручными средствами. Это означало: максимум плоских панелей с минимальным количеством плавных сопряжений.
Заказчики в числе прочего потребовали плоское ветровое стекло, откидывающееся на капот, а также возможность снять тент и рамки дверей (или откинуть последние вниз). То есть, высота автомобиля должна определяться только рулевым колесом.
В этом случае его проще и замаскировать, и спрятать от ударной волны за невысоким забором или в неглубоком окопе, да и вопросы авиатранспортировки решаются намного проще.
Надо отметить, что работа конструкторов с ТТХ (или, по нынешней терминологии, заданием на разработку) была весьма специфичной. В силу определённой секретности всего, что связано с армией, материалы по ТТХ хранились в дирекции на Белорусской.
Ознакомиться с ними мог лишь ограниченный круг людей. Никаких записей или, упаси Бог, ксерокопий делать не позволялось категорически. Поэтому конструкторам приходилось чуть ли не заучивать наизусть формулировки и цифры.
Поэтому для УГК разработали внутреннее техническое задание, а впоследствии и технический проект на «автомобиль для рыбаков и охотников» – так именовалась армейская амфибия в открытой переписке.
А. Острецов, представитель заказчика.
Полноприводный армейский малогабаритный автомобиль ВАЗ-2122, приспособленный к преодолению водных преград на плаву (шифр ОКР «Река») разработан во исполнение решений Комиссии Президиума Совета Министров СССР по военно-промышленным вопросам (ВПК) № 168 от 29 июня 1977 г. и № 280 от 27 августа 1981 г. на основании «Отраслевых пятилетних планов основных ОКР и НИР по вооружению и военной технике на пятилетки 1976-80 гг. и 1981-85 гг.» Министерства автомобильной промышленности [11] .
Разработка
велась по ТТЗ (тактико-техническому заданию), утверждённому Минобороны и Минавтопромом в июне 1972 года. Тогда же ТТЗ было согласовано с ЦВМУ (Центральным Военно-медицинским управлением) Минобороны, поскольку автомобиль, помимо прочего, должен был обеспечивать перевозку раненых.Эскизный проект разрабатываемого автомобиля, представленный ВАЗом, был рассмотрен на пленуме НТК (Научно-технического комитета) Минобороны в декабре 1974 года.
Технический проект, гораздо более детализированный, был рассмотрен там же несколько позднее – в июне 1976 года.
11
Времена, когда эти документы считались сугубо секретными, давно миновали.
Работа на заводе шла полным ходом. В Центре стиля были сделаны в натуральную величину два варианта деревянного макета. Нельзя не сказать, что было, конечно, и несколько вариантов предварительных макетов в масштабе 1:5 – поиск вёлся весьма интенсивно.
Автором практически всех вариантов был молодой дизайнер Александр Еремеев. Ему удалось в целом сохранить созданный Даниловым общий образ автомобиля (который оказался настолько удачным, что вполне сгодился и для данной конкретной разработки).
«Изюминкой» экстерьера автомобиля было то, что он совершенно не производил впечатления плавающего. С полной уверенностью можно сказать, что по этой части аналогов в мире нет до сих пор.
В соответствии с требованиями заказчика был разработан графический проект панели приборов (дизайнер В. Орлец). Характерной особенностью её было «цельнометаллическое исполнение», пожалуй, ещё более спартанское, чем у знаменитого Jeep CJ.
Да и весь интерьер был более чем прост: никаких обивок, даже на дверях, не предусматривалось. Это позднее появились обивки дверей с клапанами внизу для доступа в полезные объёмы дверей.
Надо сказать, что на тот момент (1974 год) в мире ещё не до конца было осознано, что комфортабельный джип – это будущее для внедорожников. А уж про русских конструкторов и говорить нечего – ГАЗ-69 был в этом плане непререкаемым эталоном.
Все аналоги (за исключением разве что американского Jeepster Commando) имели такой же убогий интерьер. Взять хотя бы Fiat Campagnola, транспортное средство итальянской жандармерии и армии – он был в то время в УГК на сравнительных испытаниях.
Поэтому неудивительно, что именно такое дизайнерское решение было поддержано в отделе проектирования кузовов УГК (работу по кузову амфибии вели Л. Мурашов, В. Витвинский, И. Новиков).
После бурных обсуждений на худ– и техсоветах был окончательно выбран один из макетов. Можно было приступать к проектированию.
Работами по этой машине, как и по «Ниве», руководил П. Прусов, ставший к тому времени начальником бюро (впоследствии – отдела) общей компоновки.
Состоялись первые совещания по выработке концепции будущей амфибии – то, что называют «мозговым штурмом».
Поисками конкретной внешней формы будущей амфибии вплотную занялся молодой дизайнер А. Еремеев (макеты в масштабе 1:5).
Макет 1:5, вид сзади.
То же, с опущенными вниз рамками дверей и лобовым стеклом.
Вариант «плоского» автомобиля прорабатывался с самого начала по требованию заказчика.

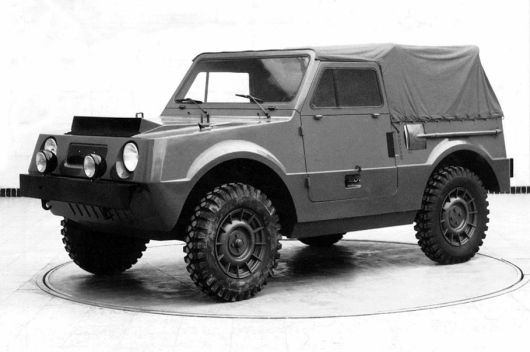

Полноразмерный деревянный макет внешних форм (даже колеса вырезаны из дерева!).
