Обрезка объектов

Команда TRIM, которая осуществляет отсечение объектов по режущей кромке, вызывается из падающего меню Modify -> Trim или щелчком на пиктограмме Trim на панели инструментов Modify.

Запросы команды TRIM:

Current settings: Projection=UCS Edge=None – текущие установки

Select cutting edges … – выбор режущих кромок

Select objects or <select all>: – выбрать объекты, являющиеся режущей кромкой

Select objects: – нажать клавишу Enter для завершения выбора режущей кромки

Select object to trim or shift-select to extend or [Fence/Crossing/Project/Edge/eRase/Undo]: – выбрать обрезаемый объект (при использовании клавиши Shift – удлиняемый) или один из ключей

Select object to trim or shift-select to extend or [Fence/Crossing/Project/Edge/eRase/Undo]: – нажать клавишу Enter для завершения работы команды

Секущей кромкой могут служить отрезки, дуги, окружности, двумерные полилинии, эллипсы, сплайны, прямые, лучи. Объект, не пересекающийся с секущей кромкой, можно отсечь в месте их воображаемого пересечения. Когда секущая кромка определяется двумерной полилинией, ее ширина не учитывается и обрезка проводится по осевой линии. В пространстве листа секущими кромками могут служить границы видовых экранов.

Ключи команды TRIM:

• Fence – объекты выбираются с помощью пересекающей их линии. Линия выбора представляет собой последовательность временных линейных сегментов и задается с помощью двух или более точек. При этом линия выбора не образует замкнутый контур;

• Crossing – объекты выбираются с помощью секущей рамки. При этом выбираются объекты, находящиеся внутри прямоугольной рамки и пересекающие ее. Разрешается выбор вдоль прямоугольной секущей рамки по часовой стрелке от первой точки до первого обнаруженного объекта;

• Project – определяет режим отсечения объектов по пересечению их проекции с границей в трехмерном пространстве:

· None – отсечение только тех объектов, которые пересекаются с заданной границей;

· Ucs – определение проекции объекта в плоскости XY текущей ПСК и отсечение объекта, не пересекающегося с границей;

· View – определение проекции объекта в направлении заданного вида и отсечение объекта, не пересекающегося с границей;

• Edge – определяет режим поиска пересечения по продолженной кромке другого объекта или только до объекта, который пересекает подлежащий обрезке объект в трехмерном пространстве. При обрезке заштрихованных объектов не следует присваивать ключу Edge значение Extend, иначе не будет происходить соединения режущих кромок, даже если значение допуска замкнутости лежит в пределах нормы:

· Extend – отсечение объекта по воображаемой продолженной границе;

· No extend – отсечение объектов по границе, с которой они имеют пересечение;

• eRase – удаление выбранных объектов. С помощью этого параметра удобно стирать ненужные объекты, не выходя из режима команды TRIM.

Тренинг-система

Выполните упражнение Tr1 из раздела 4.

Удлинение объектов

Команда EXTEND, которая осуществляет удлинение объектов до граничной кромки, вызывается из падающего меню Modify -> Extend или щелчком на пиктограмме Extend на панели инструментов Modify.

Запросы команды EXTEND:

Current settings: Projection=UCS Edge=None – текущие установки

Select boundary edges … – выбор граничных кромок

Select objects or <select all>: – выбрать объекты, являющиеся граничными кромками

Select objects: – нажать клавишу Enter для завершения выбора граничной кромки

Select object to extend or shift-select to trim or [Fence/Crossing/Project/Edge/Undo]: – выбрать удлиняемый объект (при использовании клавиши Shift – обрезаемый) или один из ключей

Select object to extend or shift-select to trim or [Fence/Crossing/Project/Edge/Undo]: – нажать клавишу Enter для завершения работы команды

Для удлинения полилиний можно использовать только разомкнутые. Смысл этой операции заключается в том, что первый или последний сегмент полилинии удлиняется так, как если бы он был одиночным отрезком или дугой.

При удлинении широкой полилинии граничная кромка соприкасается с ее осевой линией. Поскольку торцевой срез широкой полилинии проводится под углом 90°, то, если граничная кромка не перпендикулярна удлиняемому сегменту, конец полилинии частично заходит за кромку. При удлинении конусного сегмента конечная ширина сегмента корректируется так, чтобы текущая конусность оставалась неизменной. Если в результате получается отрицательная конечная ширина, она устанавливается равной 0.

Допускается удлинение лучей, но удлинение прямых невозможно. Так же, как и окружность, прямая линия не имеет граничной кромки и конечной точки. Луч является полуограниченным объектом, поэтому его можно удлинить до новой начальной точки.

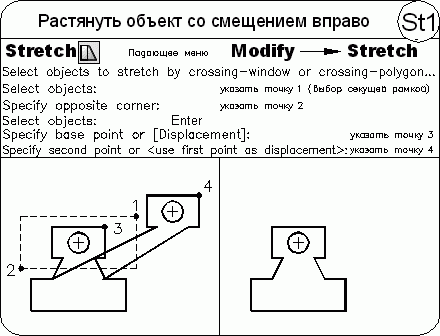

Имеется возможность изменять центральные углы дуг и длин некоторых объектов. В частности, допускается изменение длины разомкнутых последовательностей отрезков, дуг, разомкнутых полилиний, эллиптических дуг и разомкнутых сплайнов. В зависимости от ситуации этот процесс подобен либо удлинению, либо обрезке. Изменение длины может производиться различными способами:

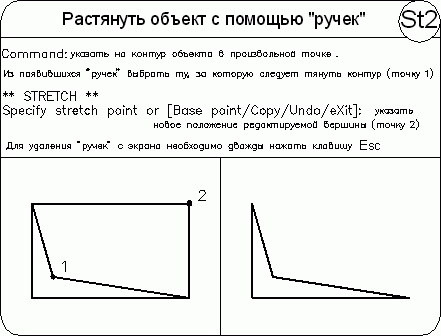

• динамически – буксировкой конечной точки объекта;

• указанием новой длины в процентном отношении к текущей длине или углу;

• указанием приращения длины или угла, откладываемого от конечной точки;

• установкой полной абсолютной длины объекта или его центрального угла.

Граничными кромками могут служить отрезки, дуги, двумерные полилинии. Когда в качестве кромки используется двумерная полилиния, ее ширина игнорируется и объекты удлиняются до ее осевой линии.

Удлиняемые объекты выбираются путем указания той части, которая должна удлиняться. Объекты нельзя выделять рамкой, секущей рамкой или объявлять последним набором; допустимы только прямое указание, ввод координат и выбор линией.

Ключи команды EXTEND:

• Fence – объекты выбираются с помощью пересекающей их линии. Линия выбора представляет собой последовательность временных линейных сегментов и задается с помощью двух или более точек. При этом линия выбора не образует замкнутый контур;

• Crossing – объекты выбираются с помощью секущей рамки. При этом выбираются объекты, находящиеся внутри прямоугольной рамки и пересекающие ее. Разрешается выбор вдоль прямоугольной секущей рамки по часовой стрелке от первой точки до первого обнаруженного объекта;

• Project – определяет режим удлинения объектов до пересечения их проекции с границей в трехмерном пространстве:

· None – удлинение только тех объектов, которые пересекаются с заданной границей;

· Ucs – определение проекции объекта в плоскости XY текущей ПСК и удлинение объекта, не пересекающегося с границей;

· View – определение проекции объекта в направлении заданного вида и удлинение объекта, не пересекающегося с границей;

• Edge – определяет режим продолжения кромки до воображаемого пересечения. Удлинение объекта происходит до пересечения с воображаемой гранью другого объекта или только до объекта, действительно пересекающего этот объект в трехмерном пространстве:
