• Free swap fi le space: – показывает количество свободного пространства в файле подкачки.
Список системных переменных
Команда SETVAR выводит список системных переменных, а также изменяет их значения. Вызывается из падающего меню Tools -> Inquiry -> Set Variable.
Запросы команды SETVAR:
Enter variable name or [?]: – ввести имя системной переменной, которой требуется присвоить значение
Enter new value for <
Значения системных переменных также можно изменять непосредственно в командной строке. Для этого необходимо на запрос Command: ввести имя переменной и ее новое значение.
Ключ команды SETVAR:
• ? – вывод списка текущих значений всех системных переменных, используемых в чертеже.
Enter variable name or [?]: ? – переход в режим запроса списка переменных
Enter variable(s) to list <*>: – ввести символ-шаблон имен переменных для получения целевого списка или нажать клавишу Enter
Калькулятор
Удобным инструментом для выполнения вычислений, преобразования единиц измерения и других операций является палитра калькулятор, используя которую можно выполнять следующие действия:
• математические и тригонометрические расчеты;
• просмотр и использование ранее выполненных расчетов;
• изменение свойств объектов при совместном использовании калькулятора и палитры свойств;
• преобразование единиц измерения;
• осуществление геометрических расчетов;
• копирование и вставку значений и выражений при совместном использовании калькулятора и палитры свойств или командной строки;
• выполнение расчетов со смешанными числами, имеющими целые и дробные части, величинами в футах и дюймах;
• определение, хранение и использование переменных калькулятора;
• использование геометрических функций из калькулятора.
Команда QUICKCALC загружает палитру калькулятор. Вызывается из падающего меню Tools -> Palettes -> QuickCalc или щелчком на пиктограмме QuickCalc (CTRL+8) на панели инструментов Standard (рис. 14.2).

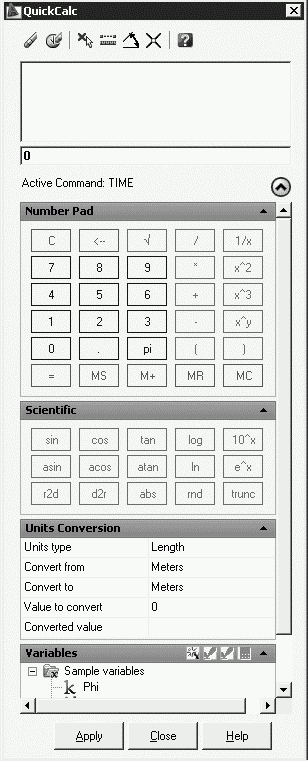

Рис. 14.2. Палитра калькулятор
Калькулятор состоит из следующих областей: панель, область журнала, поле ввода, кнопка More/Less, цифровая клавиатура, область научных расчетов, область преобразования единиц, область переменных.
• Панель выполняет быстрые вычисления для стандартных функций и содержит следующие инструменты:
Clear – сбрасывает значение в поле ввода;
< image l:href="#"/>Clear History – удаляет данные из области журнала;
Get Coordinates – вычисляет координаты точки, выбранной на чертеже с помощью мыши;
Distance Between Two Points – вычисляет расстояние между двумя точками, выбранными на объекте с помощью мыши;
Angle of Line Defined by Two Points – вычисляет
угол между двумя точками, выбранными на объекте с помощью мыши;Intersection of Two Lines Defined by Four Points – вычисляет точку пересечения двух линий, заданных четырьмя точками, выбранными на объекте с помощью мыши;
Help (F1) – отображает справку для калькулятора.
• Область журнала отображает бегущий список ранее вычисленных выражений.
• Поле ввода служит для ввода и извлечения выражений. При нажатии кнопки со знаком равенства = или клавиши Enter калькулятор производит вычисление и отображает результаты.
• Кнопка More/Less скрывает или отображает все области функций калькулятора. Это же действие можно выполнить с помощью контекстного меню, щелкнув правой кнопкой мыши.
• Number Pad – стандартная цифровая клавиатура калькулятора, с помощью которой можно вводить цифры, символы для арифметических выражений. Нажатие знака равенства = позволяет вычислить введенное выражение.
• Scientific – область научных расчетов, с помощью которой вычисляют значения тригонометрических, логарифмических, показательных и других выражений, обычно используемых в научных и инженерных приложениях.
• Units Conversion – область преобразования единиц, конвертирует единицы измерения одного типа в другой.
• Variables – область переменных, обеспечивает доступ к предопределенным константам и функциям, эту область также можно использовать для определения и хранения дополнительных констант и функций. Дерево переменных используется для хранения функций сокращенного вида и переменных, заданных пользователем. Функции сокращенного вида – это часто используемые выражения, в которых функция связана с привязкой к объекту.
Глава 15
Пространство и компоновка чертежа
Формирование в AutoCAD модели объекта, в том числе трехмерной, обычно не является самоцелью. Это делается для дальнейшего использования такой модели в системах прочностных расчетов и кинематического моделирования, при получении проектно-конструкторской документации, фотографически достоверного изображения готового изделия до его производства, при экспорте трехмерных моделей в другие программы компьютерной графики и т. д. Во всех случаях применения модели необходимо ее отображение либо на экране монитора, либо в виде твердой копии.
В данной главе будут рассмотрены возможности отображения и редактирования моделей в двух пространствах – пространстве модели Model Space и пространстве листа Paper Space, используемых при создании чертежа. Важно понимать, как и когда следует пользоваться пространством листа или модели. Овладев этим инструментом, можно значительно ускорить разработку изделия и повысить производительность.
Обычно в пространстве модели создаются и редактируются модели разрабатываемого объекта, а в пространстве листа формируется отображение этого объекта на плоскости, то есть чертеж с необходимыми графическими изображениями, рамкой чертежного листа, надписями и другой графической информацией, необходимой для вывода на плоттер. Когда пользователь находится в пространстве листа, допускается создание плавающих видовых экранов, на которых размещаются различные виды рисунка. В зависимости от ситуации можно вычертить содержимое одного или нескольких видовых экранов, задать элементы чертежа, выводимые на плоттер, выбрать способ компоновки изображения на листе бумаги. При этом не загромождается рисунок пространства модели, что ускоряет и облегчает редактирование разрабатываемого объекта.
