· Extend – удлинение объекта до воображаемой продолженной границы;
· No extend – удлинение объектов до границы без ее удлинения.
Если задано несколько граничных кромок, объект удлиняется до тех пор, пока не достигнет первой из них. Этот же объект можно выбрать вновь, чтобы удлинить его до следующей граничной кромки.
Тренинг-система

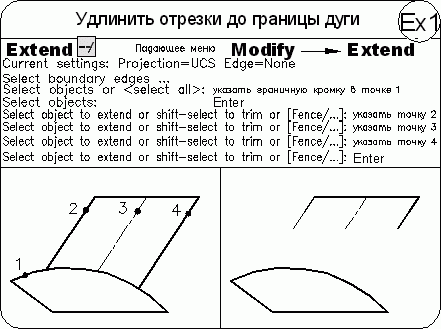

Выполните упражнение Ex1 из раздела 4.
Разбиение объектов на части
Команда BREAK,
Запросы команды BREAK:
Select objects: – выбрать объекты
Specify second break point or [First point]: – указать вторую точку разрыва
Ключ команды BREAK:
• First point – первая точка, определенная программой автоматически, заменяется на указанную пользователем в ответ на запрос.
В зависимости от используемых ключей разрыв можно осуществить без стирания или со стиранием части отрезка, окружности, дуги, двумерной полилинии, эллипса, сплайна, прямой или луча и некоторых других типов объектов. Для разбиения объекта можно либо выбрать объект в первой точке разрыва, а затем указать вторую точку разрыва, либо вначале просто выбрать объект, а затем произвести указание двух точек разрыва.
Программа преобразует окружность в дугу, удаляя ее часть от первой до второй точки против часовой стрелки. Чтобы разбить объект на две части, ничего не удаляя, нужно указать вторую точку, совпадающую с первой. Это можно сделать вводом @ в ответ на запрос второй точки.
Команда BREAK, которая осуществляет разрыв объектов в одной точке, вызывается щелчком на пиктограмме Break at Point на панели инструментов Modify.
При этом выдаются запросы:
Select objects: – выбрать объекты
Specify second break point or [First point]: F – переход в режим указания первой точки
Specify first break point: – указать первую точку разрыва
Specify second break point: @ – завершение работы команды
Тренинг-система
Выполните упражнение Br1 из раздела 4.
Объединение сегментов
Команда JOIN осуществляет объединение отдельных сегментов объектов для формирования одного целого объекта. Команда вызывается из падающего меню Modify -> Join или щелчком на пиктограмме Join на панели инструментов Modify.
Запросы команды JOIN:
Select source object: – выбрать исходный поддерживаемый объект: отрезок, разомкнутую полилинию, дугу, эллиптическую дугу, разомкнутую линию сплайна или спираль
В зависимости от того, какой выбран исходный объект, отобразится один из следующих вариантов команды JOIN.
• Отрезок – объединяемые
отрезки должны быть коллинеарны, то есть лежать на одной бесконечной линии, но между ними должны быть зазоры.• Полилиния – объединяемыми объектами могут быть линии, полилинии или дуги. Между объектами не может быть зазоров, и они должны лежать в одной плоскости, параллельной плоскости XY ПСК.
• Дуга – объединяемые дуговые сегменты должны лежать на одной воображаемой окружности, и между ними должны быть зазоры, то есть дуги могут быть соприкасающиеся и несоприкасающиеся, но у них должен быть общий центр и радиус. Ключ cLose преобразует исходную дугу в окружность. При объединении двух или более дуг их объединение начинается с исходной дуги в направлении против часовой стрелки.
• Эллиптическая дуга – объединяемые эллиптические дуги должны лежать на одном эллипсе, но между ними должны быть зазоры. Ключ cLose замыкает исходную эллиптическую дугу и преобразует ее в законченный эллипс. При объединении двух или более эллиптических дуг их объединение начинается с исходной эллиптической дуги в направлении против часовой стрелки.
• Сплайн – объединяемые сплайны и спирали должны быть непрерывными от начала до конца. Результирующим объектом является один сплайн.
• Спираль – объединяемые спирали должны быть непрерывными от начала до конца. Результирующим объектом является один сплайн.
Снятие фасок
Команда CHAMFER осуществляет снятие фасок на объектах. Команда вызывается из падающего меню Modify -> Chamfer или щелчком на пиктограмме Chamfer на панели инструментов Modify.
Запросы команды CHAMFER:
(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000 – режим с обрезкой, параметры фаски
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: – выбрать первый отрезок
Select second line or shift-select to apply corner: – выбрать второй отрезок
Процесс снятия фасок заключается в соединении двух непараллельных объектов путем их удлинения или обрезки до пересечения либо друг с другом, либо с линией фаски. Снятие фасок можно выполнять для отрезков, полилиний, прямых и лучей.
При установке фаски методом длин указываются расстояния, на которые каждый объект нужно удлинить или обрезать. При установке фаски методом угла также можно указать длину линии фаски и угол, образуемый ею с первой линией. Соединяемые объекты либо оставляют в том виде, который они имели до снятия фаски, либо обрезают или удлиняют, используя линию фаски в качестве кромки.
Если оба соединяемых объекта лежат на одном слое, линия фаски проводится на нем же. В противном случае она располагается на текущем слое. То же справедливо в отношении цвета, типа и веса линии фаски.
Если точка пересечения объектов находится за лимитами рисунка, а функция контроля лимитов включена, то снятие фаски не выполняется.
Теперь команда снятия фаски CHAMFER более эффективна: можно применить ключ Multiple для соединения нескольких наборов линий сопряжениями или фасками без повторного запуска команды. При работе в многооконном режиме для этой команды можно использовать ключ отмены Undo.
Появилась возможность быстро создавать фаску с нулевой длиной нажатием клавиши Shift при выборе двух линий.
