• Центробежный момент инерции – величина, используемая для определения сил, вызывающих перемещение объекта. Вычисляется относительно двух ортогональных плоскостей. Размерность центробежных моментов инерции – единицы массы, умноженные на единицы расстояния в квадрате.
• Радиус инерции – эта характеристика является еще одним способом выражения моментов инерции тела. Размерность радиусов инерции – единицы длины.
• Главные моменты и направления X, Y, Z относительно центра масс – вычисляются на основании центробежных моментов инерции и имеют те же размерности. Относительно одной из осей, проходящих через центр масс объекта, момент инерции является наибольшим. Ось, относительно
Информация о выбранных объектах из базы данных чертежа

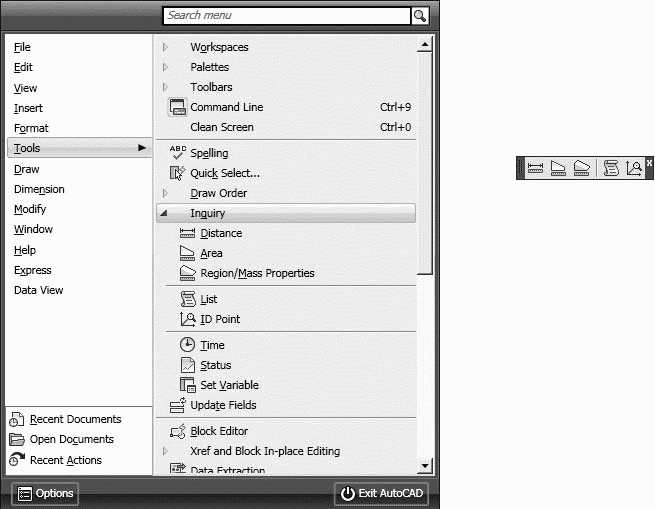

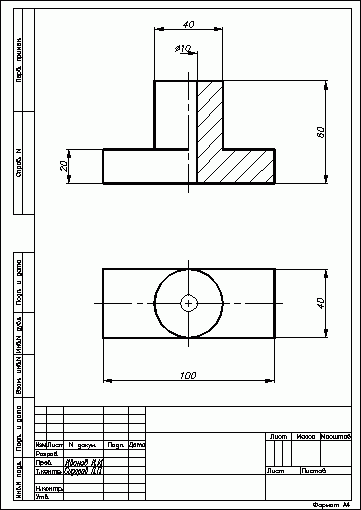

Команда LIST вычисляет информацию о выбранных объектах из базы данных чертежа. Вызывается из падающего меню Tools -> Inquiry -> List или щелчком на пиктограмме List на панели инструментов Inquiry.
Результатом работы команды LIST является сообщение в текстовом окне, где отображается тип объекта, слой объекта, координаты X, Y, Z в текущей ПСК , а также пространство, в котором объект находится (модель или лист). Выводится также и трехмерная высота объекта, если она ненулевая.
В зависимости от конкретного выбранного объекта команда LIST может выводить и другие данные.
Определение координат точек
Команда ID вычисляет координаты точек. Вызывается из падающего меню Tools -> Inquiry -> ID Point или щелчком на пиктограмме Locate Point на панели инструментов Inquiry.
В командной строке выводятся координаты точки в текущей пользовательской системе координат, которые запоминаются как координаты последней введенной точки и могут быть использованы с помощью символа @.
Сведения о дате и времени создания чертежа
Команда TIME сообщает сведения о дате и времени создания чертежа. Вызывается из падающего меню Tools -> Inquiry -> Time.
Команда TIME выводит на экран следующую информацию:
Current time: – отображение текущей даты и времени в 24-часовом формате с точностью до миллисекунды
Times for this drawing: – время доступа к данному чертежу
Created: – дата и время создания текущего чертежа
Last updated: – отображение даты и времени последнего обновления текущего чертежа, изменение которого производится при каждом сохранении файла чертежа
Total editing time: – отображение времени, затраченного на редактирование текущего чертежа. Счетчик времени постоянно обновляется программой, его нельзя сбросить или остановить. Время вывода чертежа на печать, а также завершение сеанса редактирования без сохранения чертежа при подсчете времени не учитывается
Elapsed timer (on): – дополнительный счетчик, функционирующий в процессе работы программы. Его можно при необходимости включать, отключать и сбрасывать
Next automatic save in: <disabled> – отображение времени, оставшегося до очередного автоматического сохранения
Enter option [Display/ON/OFF/Reset]: – введите один из ключей
Ключи команды TIME:
• Display – повторный вывод сведений о дате и времени чертежа с обновлением;
• ON – запуск пользовательского счетчика затраченного времени, в том случае, если он отключен;
• OFF – остановка пользовательского счетчика затраченного времени, в том случае, если он включен;
• Reset – присвоение пользовательскому счетчику затраченного времени
значения 0 дней 00:00:00.000.Статистическая информация о чертеже
Команда STATUS сообщает статистические сведения о чертеже – дате и времени создания чертежа, а также о режимах и границах. Вызывается из падающего меню Tools -> Inquiry -> Status.
Команда STATUS выводит на экран число объектов в текущем чертеже: графические объектов (дуги, полилинии), неграфических объектов (слои, типы линий и описания блоков). Если ввести STATUS в ответ на запрос команды DIM, на экран будут выведены значения и описания всех системных переменных, хранящих информацию о размерах.
Кроме того, команда STATUS выводит на экран следующую информацию:
• Model space limits are – показывает лимиты сетки. В первой строке находятся координаты X, Y нижнего левого угла лимита. Во второй строке отображаются координаты X, Y верхнего правого угла лимита. Замечание Off справа от координаты Y говорит об отключенном контроле за лимитами чертежа;
• Model space uses – показывает границы чертежа, которые включают все объекты базы данных и могут выходить за лимиты сетки. В первой строке находятся координаты X, Y нижнего левого угла. Во второй строке – координаты X, Y верхнего правого угла. Замечание Over справа от координаты Y говорит о том, что чертеж выходит за заданные лимиты сетки;
• Display shows – выдает часть границ чертежа, видимую на текущем видовом экране. В первой строке находятся координаты X, Y нижнего левого угла экрана. Во второй строке – координаты X, Y верхнего правого угла;
• Insertion base is – точка вставки чертежа, которая выражается в координатах X, Y, Z;
• Snap resolution is – интервалы шаговой привязки в направлениях X и Y;
• Grid spacing is – интервалы шага сетки в направлениях X и Y;
• Current space: – показывает, какое из пространств (модели или листа) активно в данный момент;
• Current layout: – отображает Model или имя текущего листа;
• Current layer: – показывает текущий слой;
• Current color: – показывает текущий цвет;
• Current linetype: – показывает текущий тип линий;
• Current material: – показывает текущий материал;
• Current lineweight: – показывает текущий вес линий;
• Current elevation: – показывает текущий уровень;
• thickness: – показывает текущую высоту;
• Fill – указывает состояние Вкл/Откл для режима закрашивания;
• Grid – указывает состояние Вкл/Откл для режима установки сетки;
• Ortho – указывает состояние Вкл/Откл для ортогонального режима;
• Qtext – указывает состояние Вкл/Откл для режима текста;
• Snap – указывает состояние Вкл/Откл для режима установки шага;
• Tablet – указывает состояние Вкл/Откл для режима планшета;
• Object snap modes: – перечисляет текущие режимы объектной привязки, задаваемые командой OSNAP;
• Free dwg disk (C:) space: – показывает количество свободного пространства на диске, выделенном для чертежей;
• Free temp disk (C:) space: – показывает количество свободного пространства на диске, выделенном для временных файлов;
• Free physical memory: – показывает количество свободной оперативной памяти на компьютере;
