Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

РАС навигационная.RM 1290А

Средства РЭБ «SpA Betas или «Triton»

I АС с подкильной антенной Е 5

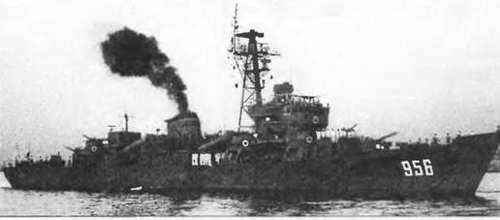

Представляют собой экспортную модификацию 2-й подсерии китайских фрегатов типа Jianghu I (тип 053). 27 кораблей этого типа находятся в составе ВМС КНР (см. соответствующий раздел справочника) и один -в составе ВМС Бангладеш. Фрегаты, переданные Егип-

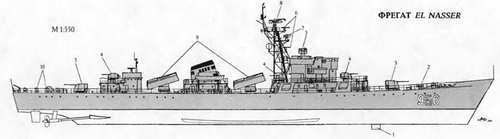

1. Обтекатель ГАС Е5

2. РБУ 1200

3. 57-мм АУ

4. 37-мм АУ

5. Командно-дальномерный пост СУ "Wok Won"

6. АП навигационной РЛС RM 1290А

7. АП РЛС "Eye Shield"

8. АП РЛС тип 765

9. ПУ ПКРК HY-2

10. Штоковые бомбометы

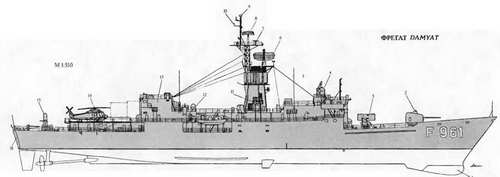

1. Обтекатель ГАС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР и ПКР RCM-84C

4. Пост СУ Мк 68 GFCS с АП РЛС SPG-53A/D/F

5. ПУ НУРС системы SBROC 6 АП РЛС SPS-40D

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10F

9. АП станции WLR-1

10. АП системы Link 14

11. АП комплекса SLQ-32C

12. 324-мм ТА

13. Аигар

14. Вертолет ' Seasprite" SH-2G

15. 20-мм ЗАК "Vulcan Phalanx"

16. Порт ГБПА ГАС 18А (V)!

ту, являются соответственно 17-м и 18-м кораблями серии. Согласно планам модернизации, утвержденным еще в 1994 г., на кораблях должны были быть установлены БИУС, опто-электронная система управления огнем «Naja» и ВПП. За счет демонтажа кормовых надстроек и 57-мм артиллерийской установки предполагалось обеспечить базирование вертолета типа SH-2G «Seasprite». Однако эти работы даже не начинались.

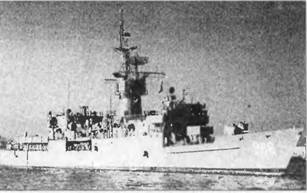

Тип Damyat (Кnoх) - 2 единицы

ФРЕГАТ RASHEED

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 011

полное. 4 220

Главные размерения, м:

длина наибольшая 134

ширина наибольшая..14,3

осадка при полном водоизмещении, 4,6

осадка наиболее выступающей частью. 7,8

Главная энергетическая установка:

тип КТУ

количество х тип ТЗА -

–  суммарная мощность, л.с. 1 х «Westinghouse» -35 000

количество х тип главных котлов

(параметры пара).. 2 х «ВаЬсоск amp; Willcox»

(84,4 кг/сч', 510°С)

количество гребных винтов. 1 ВФШ

Скорость хода наибольшая, уз 27

Дальность плавания ходом 20 уз, мили. 4000

Экипаж, чел. (в том числе офицеров).. 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

ПУ. 2 направляющие

в ПУ Мк 112 ПАРК ASROC

СУ SW.G 1Л

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ к направляющих (ПУ). 1 ж 8 (Мк 112)

боекомплект. 8 ПКР RGM-84G + 8 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x 1 - 127/54 (Мк 42 мод. 9)

СУ..Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ).1 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА) 4 x 1- 324-мм (Мк 32 мод. 5)

боекомплект.8 торпед Мк 46 мод.5

СУ противолодочного оружия. Мк 114 мод. 16

Авиационное:

количество х тип вертолетов. 1 х SH-2G «Seasprite»

оборудование ВПП светотехническое

тип ангара.телескопический

Ради оэлектронное:

БИУС. FRISTS с системой Link 11

РАС обнаружения ВЦ SPS-40D

РАС обнаружения НЦ SPS-67

РАС навигационная.LN66

средства РТР WLR-1, WLR-6

комплекс РЭБ. SLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной.SQS-26 СХ

система противоторпедной защиты.. Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

Данные корабли были проданы в соответствии с договором, заключенным в июле 1993 г. между правительствами США и Египта. Оба фрегата прибыли в Александрию 27 июля 1994 г. Они относятся к многоцелевым фрегатам ВМС США типа Кпох, строившихся в период с 1969 по 1975 гг. В американском флоте эти корабли предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также борьбы с подводными лодками (в первую очередь советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам, оказывать огневую поддержку десантам и наносить удары по надводным кораблям противника. Предполагается демонтаж ASROC и установка отдельной ПУ для ПКР «Нагрооп», а также замена РТВ.

Тип El Suez [Descubierta) - 2 единицы

ФРЕГАТ EL SUEZ

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 1233

полное. 1479

Главные размерения, м:

длина наибольшая 88,8

ширина наибольшая. 10,4

осадка наиболее выступающей частью. 3,8

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

–  суммарная мощность, л.с..4 х 16V 956 ТВ91 - 15 000

количество гребных винтов. 2 RPLFJ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 18 уз, мили. 4 000

Экипаж, чел. (в том числе офицеров) 116 (10)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект..8 ПКР RGM-84D

Зенитный ракетный комплекс:

тип комплекса.. «Albatros»

количество ПУ х направляющих (тип ПУ). 1x8 (мод.9)

боекомплект. 24 ЗУР «Aspide»

Артиллерийские комплексы.

количество АУ х стволов (тип АУ).1 х 1 - 76/62 («ОТО Ме1ага»)

количество АУ х стволов - тип АУ2 х 1 - 40/70 (Мк 3 «Bofors»)

Противолодочное:

количество ТА х труб (тип ТА). 2x 3 - 324 -мм (Мк 32 мод.5)

боекомплект6 торпед MUSL «Stingray»

количество РБУ х стволов (тип РБУ)1 х 2 - 375 -мм («Bofors»)
