Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

ГАС с подкильной антенной..PMS 26

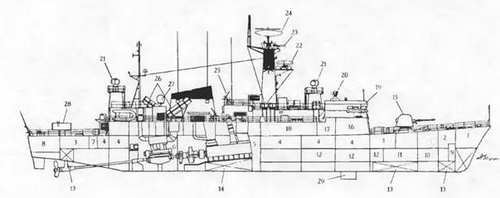

Проект фрегата Niels Juel для ВМС Дании был разработан английской фирмой «YARD» (Глазго) в 1975 г. Корабль предназначен для действий в условиях Балтийского и Северного морей. Автономность семь суток. Корпус фрегата гладкопалубный, стальной (из малоуглеродистой стали со вставками из высокопрочной стали в жизненно важных районах), со смешанным набором, ледовыми и противослемин-говыми подкреплениями в носовой оконечности. Он разделен на 12 отсеков. Топливо хранится в носовых и кормовых днищевых цистернах, а также в расходной цистерне носового МО. Надстройки выполнены из алюминиевых сплавов (8% от общей массы корпуса). ГТД и ДД размещены в двух МО и соединяются с редуктором при помощи соответственно автоматической и самосинхронизирующейся муфт. Электроснабжение обеспечивают три ДГ по 500 кВт (440 В и 60 Гц). Система стабилизации состоит из неубирающихся бортовых рулей. Все жилые помещения и закрытые боевые посты входят в герметичный контур, защищенный от средств массового поражения. С 1998 по 2000 г. корабли прошли модернизацию, в ходе которой РЛС AWS5 заменили на TRS-3D, усовершенствовали системы управления огнем и связи, демонтировали торпедные аппараты и вместо ПУ Мк 29 установили ПУ вертикального пуска.

ЕГИПЕТ

Традиционно нестабильная военно-политическая обстановка в регионе стимулирует развитие ВМС страны. При этом большое значение уделяется фрегатам как наиболее универсальным кораблям, способным решать большинство задач, стоящих перед флотом. Фрегатов собственной постройки Египет не имеет, но за свою политическую терпимость к Израилю, пользуется благосклонностью США, что позволяет без особых трудностей приобретать вполне современные корабли у стран - членов NATO.

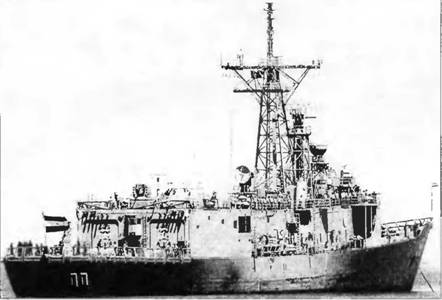

Тип Sharm el Sheikh [Oliver H. Perry) - 4 единицы

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 045

полное 3 638

Главные размерения, м:

длина наибольшая (по КВЛ) 135,64 (124,4)

ширина наибольшая. 13,7

осадка при полном водоизмещении4,52

осадка наиболее выступающей частью.7,48

Главная энергетическая установка:

тип. газотурбинная

количество х тип ГТД -

–  суммарная мощность, л.с. 2 х GE LM 2500 - 41 000

количество гребных винтов 1 ВРШ

количество ВДРК -

–  суммарная мощность, л.с 2 - 650

Скорость хода, уз:

наибольшая29

под ВДРК 4

Дальность плавания ходом 20 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 206 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса«Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ) 1 х 1 (Мк 13 мод.4)

боекомплект40 ПКР RGM-84C

и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 (Мк 75)

резервная ИК СУ. AMS Мк 12

боекомплект..450 выстрелов

количество АУ х стволов (тип АУ) 1 х 1 - 20-мм

(Мк 15 (1 Vulcan Phalanx»)

боекомплект… 3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод.5)

боекомплект (вместе с вертолетным)24 торпеды Мк 46 мод.5

СУ Мк 309 мод. 1

Авиационное:

количество х тип вертолетов 2 х «Seasprite» SH - 2G

системы LAMPS I

оборудование ВПП светотехническое, система

принудительной посадки RAST тип ангара „.„, палубный

Радиоэлектронное:

БИУС. NTDS с системой Link 11, S АТС ОМ

РАС обнаружения ВЦ SPS-49 (V) 4

РАС обнаружения НЦ и навигации SPS-55

РАС навигационная. «Furuno»

система целеуказания. WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ Мк 92 мод.2

с РЛС WM 28 (для ПКР и АУ) и РЛС SPG-60 (для ЗРК)

ПРИ системы TACAN..URN-25

комплекс РЭБ SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6-130-мм)

ГАС с подкильной антенной.SQS-56

система противоторпедной защиты.Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

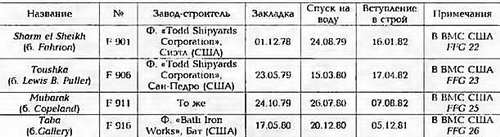

Mubarak был передан 18 сентября 1996 г., Taba- 28 сентября 1996 г., Sharm el Sheikh - 31 марта 1998 г., a Toushka-30 сентября 1998 г. Первые два корабля пришли в Египет в середине 1997 г., третий -в конце 1998 г., а четвертый-в 1999 г. Перед переходом фрегаты прошли капитальный ремонт с модернизацией радиоэлектронного вооружения.

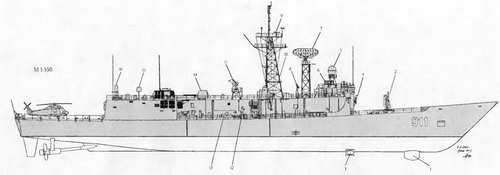

ФРЕГАТ MUBARAK

1. Обтекатель ГАС SQS-56

2. ПУ Мк 13 мод. 4

3. ВВВРК

4. Пост приема-погрузки ракетного боезапаса

5. АП РЛС WM 28

6. АП системы SLQ-32 (V)2

7. АП РЛС SPS-49 (V)4

8. АП системы SАТСОМ

9. АП РЛС SPS-55

10. НУРС системы SBROC

11. АП РЛС SPC-60

12. Пост приема-передачи грузов в море 13 324-мм ТА

14. 76-мм АУ

15. ПРН навигационной сичстемы TACAN

16. ЗАК "Vulkan Phalanx"

17. Вертолет "Seasprite" SH-2Q

Тип El Nasser (Jianghu I)

ФРЕГАТ EL NASSER

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1425

полное 1702

Главные размерения, м:

длина наибольшая 103,2

ширина наибольшая. 10,8

осадка при полном водоизмещении. 3,1

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

–  суммарная мощность, л.с 2 х 12Е 390- 14 400

количество гребных винтов».2 ВРШ

Скорость хода наибольшая, уз. 26

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. 195 Вооружение.

Комплекс противокорабельных ракет:

тип комплекса. HY - 2

количество ПУ х направляющих (тип ПУ) 2x2 (ангар)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 2 x 2 57/70

количество АУ х стволов (тип АУ). 6x2 37/63 (В- 11М)

CY.«Wok Won» (тип 752А)

Противолодочное:

количество РБУ ‹стволов (тип РБУ) 2 х 5-252-мм (РБУ 1200)

штоковые бомбометы. 4

Минное:

количество мин. 60 (БМБ -2)

Радиоэлектронное:

РАС обнаружения ВЦ тип 765

РАС обнаружения НЦ.. «Еуе Shield»

РАС обнаружения НЦ и УО. «Square Tie»

РАС УО. «Fog Гагар»
