Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса«Harpoon»
ПУ.2 направляющие в ПУ Мк 112 ПАРК ASROC
СУ SWG-1A
Противолодочный ракетный комплекс:
тип комплекса ASROC
количество ПУ х направляющих (тип ПУ).' 1x8 (Мк 112)
боекомплект.. 8 ПКР RGM-84G + 8 ПЛУР
Зенитный ракетный комплекс
тип комплекса «Stinger» (переносной)
боекомплект 4 ПУ
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x 1- 127/54 (Мк 42 мод. 9)
СУ.Мк 68 GFCS с РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ) 1 х 1 -20-мм (Мк 15 «Vulcan Phalanxs)
Противолодочное:
количество ТА
боекомплект 8 торпед Мк 46 мод.5
СУ противолодочного оружия Мк 114 мод. 16
Авиационное:
количество х тип вертолетов1 х АВ 212 ASW
оборудование ВПП.светотехническое
тип ангара. телескопический
Радиоэлектронное:
БИУС.FRISTS с системой Link 14
РАС обнаружения ВЦSPS-40D
РАС обнаружения НЦSPS-10F
РАС навигационная LN66
ПРИ системы TACAN. SRN-15
средства РТР. WLR-1, WLR-6
комплекс РЭБ SLQ-32C
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6- 130-мм)
ГАС с подкильной антенной SQS-26 СХ
ГАС с ГПБА 18А (V)l
система противоторпедной защиты.SLQ-25 «Nixie»

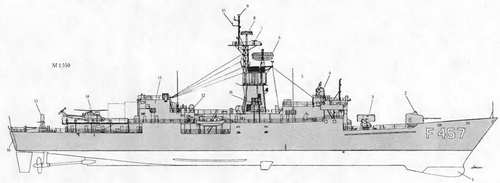

Проданы Греции в соответствии с договором, заключенным с правительством США 11 февраля 1992 г. Epirus пришел в Саламис 25 августа 1992 г., Thrace-\5 сентября 1992 г. и Makedo-nia - 12 февраля 1993 г. Они относятся к многоцелевым фрегатам ВМС США типа Кпох. строившихся в период с 1969 по 1975 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также для борьбы с подводными лодками (в первую очередь советскими АЛЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. После того, как фрегаты вооружили ПКРК, у них появилась возможность наносить удары по надводным кораблям. Изначально фрегаты типа Кпох в качестве средств ПВО имели ЗРК «Sea Sparrow», который в середине 80-х годов заменили на ЗАК
«Vulcan Phalanx». Кроме Греции, однотипные корабли были проданы (или переданы в рамках программы военной помощи) Египту, Мексике, Тайваню, Турции и Таиланду. Корпус корабля стальной, гладкопалубный, имеющий в оконечностях двойное дно. Набор смешанный, с усиленными продольными связями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 13 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются скуловые кили и не-убирающиеся бортовые рули. Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО. Надстройки выполнены из легких сплавов. В качестве недостатков фрегатов типа Кпох специалисты отмечают слабость зенитного вооружения и моральное устаревание некоторых систем оружия и ТС.
ДАНИЯ
ВМС Дании полностью интегрированы в структуры NATO, при этом зона их ответственности ограничена Балтийскими проливами. В военное время оборону Гренландии обязуются осуществлять США, но в мирное время требуется постоянное присутствие там военных кораблей Дании для защиты биоресурсов моря в ее экономической зоне Для этих целей, наряду со специальными патрульными суднами, периодически привлекаются фрегаты. Несмотря на то что ВМС Дании располагают только тремя кораблями данного класса, руководство страны считает их число достаточным.
Тип Niels Juel - 3 единицы

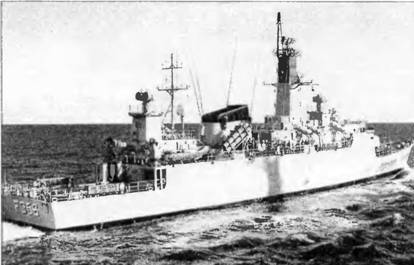

ФРЕГАТ PETER TORDENSKIOLD

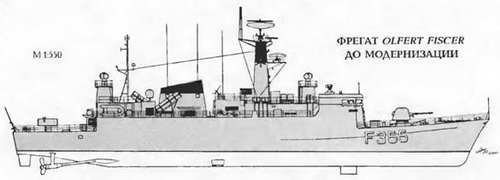

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА OLFERT FISCER
1. Шкиперская кладовая
2. Отсек шпилевой машины 3- Коридор
4. Кубрики личного состава и каюты офицеров
5. Носовое машинное отделение (дизель, редуктор и дизель-генератор)
6. Кормовое машинное отделение (ГТД и два дизель-генератора)
7. Носовой (правый борт) торпедный отсек
8. Румпельное отделение
9. Цепной ящик
10. Провизионные кладовые 11 Погреб 76-мм патронов
12. Посты акустиков
13. Топлинные цистерны
14. Расходная топливная цистерна
15. 76-мм АУ
16. БИП
17. Радиорубка
18. Кают-компания
19. Ходовой мостик
20. Пост оптико-электронной системы 9LV200 21 Антенный пост системы 9LV200
22. АП РЛС 9GR 600
23. АП РЛС Mil 009
24. АП РЛС AWS 5
25. 20-мм АУ
26.ТПК ПКРК "Harpoon"
27. АП системы SATCOM
28. ПУ ЗРК "Sea Sparrow"
29. Обтекатель ГАС PMS 26
Водоизмещение, т:
стандартное. 1190
полное 1320
Главные размерения, м:
длина наибольшая (по КВЛ) 84 (80,1)
ширина наибольшая. 10,3
осадка при полном водоизмещении 3,1
осадка наиболее выступающей частью7,3
Главная энергетическая установка:
тип.дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с. 1 х LM 2500 - 24 600
количество х тип ДД -
– суммарная мощность, л.с. 1 х 20 V 956 ND82 -5 210
количество гребных винтов2 ВРШ
Скорость хода, уз:
наибольшая. 28
под дизелями 18
Дальность плавания ходом 18 уз, мили. 2 500
Экипаж, чел. (в том числе офицеров) 94 (15)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса«Harpoon»
количество ПУ х направляющих (тип ПУ).2x4 (ТПК)
боекомплект.. 8 ПКР RGM-84C
Зенитные ракетные комплексы:
тип комплекса «NATO Sea Sparrow)
количество ПУ х направляющих (тип ПУ)2x6 (Мк 48 мод.З)
боекомплект 12 ЗУР RIM-7M/P
СУ.Мк 91 мод.З
Артиллерийский комплекс:
количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ) 4 х 1 - 20-мм («Oerlikon»)
Радиоэлектронное:
БИУС 9LV Мк 3 с системой Link 11, SATCOM
РАС обнаружения ВЦ. TRS-3D
РАС обнаружения НЦ 9GR 600
РАС навигационная.Mil 009
СУ оружием общекорабельная.9LV200 Мк 3 с двумя РЛС Мк 95
средства РТР UAF-1 Cutlass
активные средства РЭП.THORN EMI UAT
пассивные средства РЭП
(количество ПУ х направляющих).DL-12T (4x3 - 120-мм)
