ЗАДЕЛКА «ТЫЧКОМ»

1, 2. Изоляцию провода очи­щают. Плотно закручивают его жилы и лудят их паяльником.

3. Конец провода обматывают изоляционной лентой.

4. При подключении провода к прибору конец его вставляют в отверстие и плотно завертывают контактный винт.

КАК ПРИВЯЗАТЬ ПРОВОДА ПРД К РОЛИКАМ

Чтобы привязать провода ПРД к роликам, необходимо:

1. Привязать к проводу кусок хлопчатобумажной тесьмы или крепкого шпагата.

2. Натягивая провод, обвязать концы тесьмы вокруг шейки ро­лика.

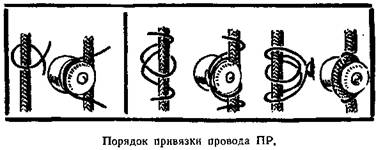

3. 4, 5. Провод обхватить кон­цами тесьмы и крепко привязать его к ролику (узел должен остать­ся под проводом). Потом надо об­резать концы тесьмы.

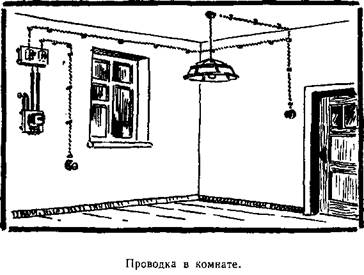

ПРИМЕР ПРОВОДКИ ПРОВОДОМ ПРД

ПРОВОДКА ПРОВОДОМ ПР НА РОЛИКАХ

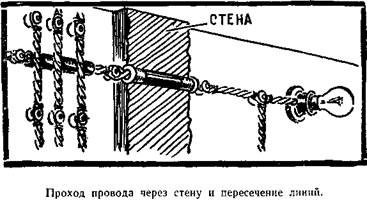

Такие проводки применяют в сухих и влажных по­мещениях. Проходы через стены выполняют так же, как и при проводках проводом ПРД. Но в этом слу­чае каждую жилу провода прокладывают в отдель­ной резиновой трубке. Разметку делают так же, как

и для провода ПРД, но для каждой жилы провода устанавливают отдельный ряд роликов.

Перед прокладкой провод протягивают через пропарафиненную тряпку и выпрямляют. Провода при­вязывают к роликам (после присоединения ответвле­ний) мягкой оцинкованной проволокой. В местах вяз­ки провод предварительно обматывают изоляционной лентой.

СРАЩИВАНИЕ ПРОВОДА ПР

Чтобы соединить такие прово­да, необходимо:

1. Очистить концы провода от изоляции ножом.

2. Закрутить концы проводов рукой.

3. Закрутить концы проводов плоскогубцами и запаять место соединения.

4. Обмотать место соединения изоляционной лентой в два слоя.

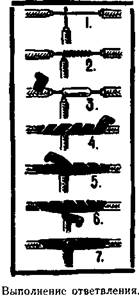

ОТВЕТВЛЕНИЕ ПРОВОДА ПР

1. Очистить ножом изоляцию на небольшом участке основного провода и на конце провода от­ветвления.

2. Закрутить конец провода ответвления вокруг основного.

3. Запаять место соединения.

4, 5, 6, 7. Обмотать место со­единения изоляционной лентой.

КАК ПРИВЯЗАТЬ ПРОВОД ПР К РОЛИКАМ

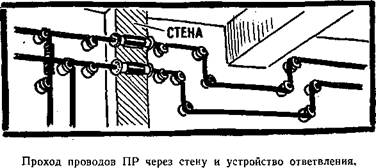

ПРИМЕР ПРОВОДКИ ПРОВОДОМ ПР

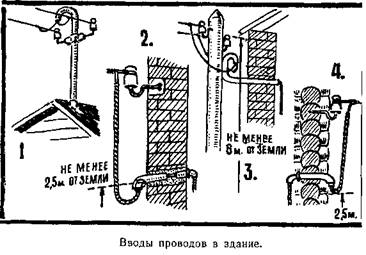

ПРИМЕРЫ УСТРОЙСТВА ЭЛЕКТРИЧЕСКОГО ВВОДА В ЗДАНИЕ ПРОВОДОМ ПР

(см. стр. 81)

1. Ввод через стальную трубу, укрепленную на крыше здания.

2. Ввод через кирпичную стену.

3. Ввод от столба через стальную трубу, проходя­щую внутрь здания.

4. Ввод через деревянную стену.

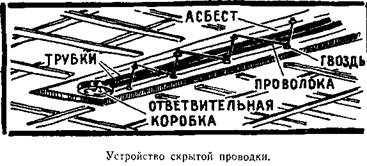

СКРЫТЫЕ ПРОВОДКИ в ИЗОЛЯЦИОННЫХ

ТРУБКАХ

Такая проводка обычно делается до оштукатури­вания стен и потолка. По стенам провода в трубках надо прокладывать вертикально. По потолку трубки прокладываются наикратчайшим путем.

При скрытой проводке все соединения и ответвле­ния проводов выполняют в специальных ответвительных коробках.

Ответвительные коробки в верхней части помеще­ния размещают так, чтобы они после оштукатурива­ния находились под карнизом.

Если проводку выполняют после оштукатурива­ния, то сначала пробивают борозды и отверстия для укладки проводов. Глубина борозд должна быть та­кой, чтобы после укладки трубок слой штукатурки был не менее 10 миллиметров .

По деревянной поверхности полутвердые резино­вые трубки прокладывают по предварительно сделан­ному тонкому слою из алебастра или подкладывают слой асбеста толщиной 3 миллиметра .

На кирпичных, бетонных и других поверхностях трубки закрепляют при помощи алебастрового рас­твора. Одновременно с этим устанавливают ответви­тельные коробки. Затем производят оштукатуривание стен или борозд.

Провода затягивают в проложенные трубки лишь после полного просыхания штукатурки. Для протяги­вания проводов применяют стальную проволоку диа­метром 1,5 миллиметра . Провода в коробках соеди­няют обычным способом.

ОТКРЫТАЯ ПРОКЛАДКА ПРОВОДОВ ППВ

Плоские провода типа ППВ прокладывают откры­то по стенам, перегородкам и потолкам, по стенам, оклеенным обоями, поверх обоев или под ними. В слу­чае прокладки по деревянным стенам под провод подкладывают полоску асбеста толщиной 3 милли­метра.

По стенам и потолкам провод ППВ прокладывают параллельно линиям карнизов, выступающих углов, плинтусов. Прокладка нескольких проводов ППВ, уложенных пучком, не разрешается.

Для крепления проводов ППВ применяют гвозди диаметром 1,4—1,8 миллиметра и длиной 20—25 мил­лиметров с диаметром шляпки 3 миллиметра . Заби­вают их молотком через оправку.

Во влажных помещениях под шляпки гвоздей подкладывают фибровые шайбочки.

Провода можно приклеивать клеем следующего состава:
