Буду электротехником

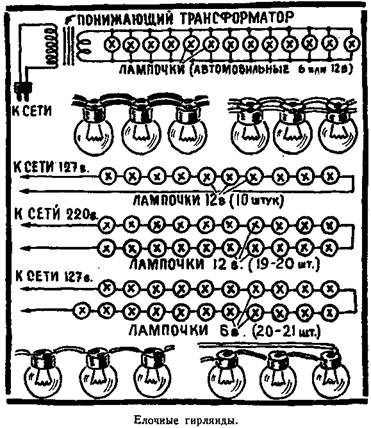

При отсутствии понижающего трансформатора и наличии 6– или 12-вольтовых лампочек их можно включать в сеть последовательно, как показано на

схеме. Недостаток этой схемы состоит в том, что при перегорании одной из лампочек все остальные лам­почки гирлянды гаснут.

Для таких гирлянд можно также применять одно­жильный провод с полихлорвиниловой изоляцией. Лампочки надо припаивать, как показано на рисунке. После пайки места соединения и металлические цоко­ли лампочек должны быть тщательно обмотаны изо­ляционной лентой. Концы проводов каждой гирлян­ды надо заделать в штепсельную вилку для удобства включения гирлянды.

ТРАНСПАРАНТ

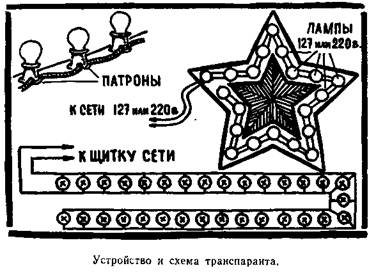

Устройство и схема светящегося транспаранта по­казаны на рисунке.

Изготовляют и собирают транспарант в следующем порядке:

1. Из брусков и досок изготовляют каркас транс­паранта.

2. Привертывают патроны для лампочек. (В ка­честве патронов можно применить потолочные пат­роны или основания нормальных предохранителей.)

3. Патроны соединяют между собой проводом ПР, как показано на схеме.

4. Ввертывают в транспарант лампочки, соответ­ствующие напряжению сети.

5. До установки транспаранта на место следует проверить транспарант под напряжением. Для этого его нужно подключить к сети. (Это должен делать электромонтер.)

6. Если все лампочки горят, транспарант устанав­ливают на место и надежно закрепляют его.

7. Включать транспарант следует через отдельные

предохранители и рубильник. Для этого нужно изго­товить щиток.

8. Включать транспарант в сеть может только электромонтер.

УСТАНОВКА РАДИОПРИЕМНИКА ИЛИ РАДИОЛЫ

Для установки радиоприемника или радиолы с питанием от сети переменного тока необходимо уста­новить штепсельную розетку, антенну и устроить за­земление.

Комнатная антенна

Радиоприемники и радиолы, обладающие доста­точной чувствительностью, хорошо работают с ком­натной антенной.

Для устройства такой антенны необходимо иметь 10—15 метров изолированного провода толщиной

0, 5—0,8 миллиметра. Провод прикрепляют двумя– тремя гвоздями к стене комнаты возможно ближе к потолку. Один из концов провода антенны подводят к радиоприемнику и присоединяют его к зажиму или гнезду приемника с надписью «антенна».

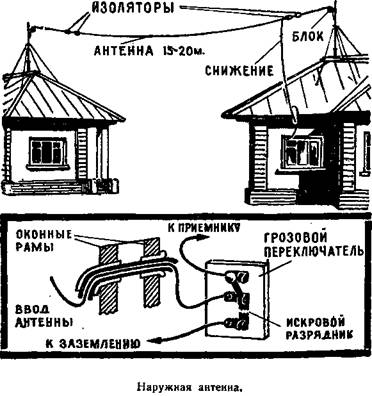

Наружная антенна

Наружная антенна дает наилучшие результаты при приеме радиовещательных станций.

Для изготовления наружной антенны целесооб­разнее всего применить бронзовый, медный или же­лезный (оцинкованный) канатик. Лучше, если гори­зонтальная часть и снижение антенны выполнены из одного куска провода. В загородных условиях для подвески антенны можно использовать один или два шеста, закрепленных оттяжками на крыше дома (до­мов). Высота шестов 3—5 метров. Они закрепляются на крыше дома оттяжками из стальной (железной) проволоки толщиной 2,5—3 миллиметра. Длина гори­зонтальной части антенны должна составлять 15— 20 метров . Заготавливать детали антенны следует на «земле», а не на крыше.

Изготовлять и собирать антенну надо в следую­щем порядке:

1. Осмотреть место установки антенны, рассчитать количество требуемых материалов и наметить способ закрепления мачт и оттяжек.

2. Заготовить шесты (один или два), оттяжки, ан­тенный канатик, изоляторы, длинный брусок для крепления снижения антенны, проволоку и блоки для подвески антенны. Вместо блоков можно использо­вать стальные кольца диаметром 30—40 миллиметров.

3. Вплести изоляторы и собрать подвесную часть антенны.

4. Вместе с товарищем установить мачты и за­крепить их оттяжками. (К верхушкам мачт прикреп­ляют блоки или кольца и пропускают через них трос или проволоку для подъема антенны.)

5. Натянуть горизонтальную часть антенны и за­крепить ее. (При натягивании антенны рекомендуется оставлять небольшой провес. Это предохранит ее от обрыва во время холода и гололеда.)

6. Прикрепить брусок для крепления снижения ан­тенны. Предварительно к его концу привертывают изолятор и пропускают через него провод снижения антенны.

7. Сделать ввод антенны в здание. Для этого бу­равом просверливают отверстие в оконной раме, встав­ляют в него кусок резиновой трубки, воронку и втул­ку. Затем протягивают внутрь здания провод сниже­ния антенны.

8. Установить грозовой переключатель и присоеди­нить к нему провод антенны. Соединить грозовой пе­реключатель с гнездом или зажимом «антенна» при­емника.

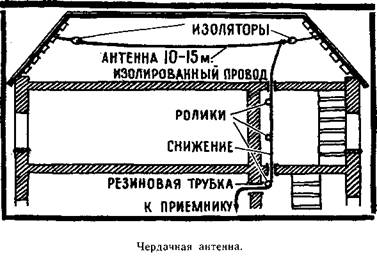

Чердачная антенна

Такая антенна изготавливается почти в том же порядке, как и наружная антенна, и из тех же мате­риалов. Она может быть Г-образной или Т-образной, в зависимости от того, где присоединено снижение антенны — к середине горизонтального провода или к одному из его концов.

Снижение чердачной антенны вводится в комнату по лестничной клетке изолированным проводом ПР на роликах. Горизонтальная часть такой антенны имеет длину 10—15 метров и подвешивается на двух изоля­торах на высоте, превышающей человеческий рост (считая от потолочного перекрытия).

В местах, где провод снижения антенны проходит через стены и перекрытия, на него нужно надеть ре­зиновые трубки.

Особенно хорошо работают чердачные антенны в домах с неметаллическими крышами. Установка та­ких антенн гораздо проще, чем наружных. Они до­ступны для осмотра и ремонта в любое время года.

Заземление

В качестве заземления удобно использовать трубы водопровода. Провод заземления надо надежно при­соединить к тщательно зачищенной водопроводной трубе. Проводку заземления к радиоприемнику удоб­нее всего проложить по плинтусам пола. Она может быть выполнена голым или изолированным проводом диаметром не менее 2—3 миллиметров. Конец прово­да заземления необходимо подключить к гнезду или зажиму радиоприемника с надписью «земля». Кроме того, его нужно присоединить к грозовому переключа­телю.
