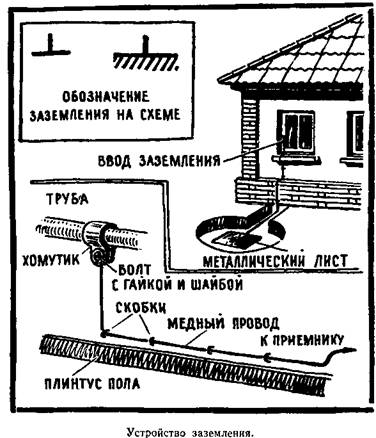

При отсутствии водопровода конец заземляющего провода припаивают к куску металла размером не

менее 40X40 сантиметров и закапывают его в землю на такую глубину, где земля сырая.

Если в доме имеется подвал, то заземление мож­но устроить в грунте подвала. Для этого надо выко­пать длинную зигзагообразную канаву глубиной 0,5 метра , заложить в нее неизолированный провод заземления, закопать канаву и плотно ее утрамбо­вать.

Длина заземляющего провода (то есть провода от места непосредственного соединения с землей до места установки радиоприемника) должна быть по воз­можности наикратчайшей. Если для заземления ис­пользуется труба водопровода, то присоединение к ней надо делать в месте, ближайшем к радиоприемнику.

Первое включение радиоприемника

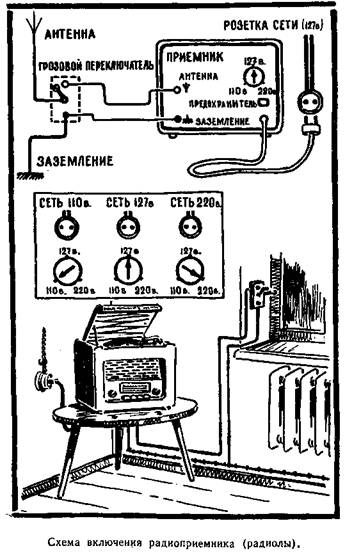

Прежде чем включать шнур питания приемника в сеть, надо внимательно прочесть приложенную к приемнику инструкцию и проверить, в каком поло­жении находится колодка переключения силового трансформатора приемника. Она должна быть по­ставлена в положение, соответствующее величине напряжения в сети. Если этого соответствия нет, пере­ставляют колодку в нужное положение (см. рису­нок). Проверяют наличие и исправность предохрани­теля приемника. После этого можно вставить вилку шнура питания приемника в штепсельную розетку се­ти и включать радиоприемник.

Приемник, внесенный в комнату с холода, нельзя включать в сеть раньше чем через 1—2 часа.

Приемник нельзя ставить близко к печке, радиа­тору центрального отопления, а также на окне, так как резкие колебания температуры вредны для при­емника. Его не следует придвигать вплотную к стене. Лучше всего располагать приемник на небольшом столике в углу комнаты — в этом случае звучание будет наилучшим.

При установке радиолы необходимо предусмотреть возможность удобного доступа к ней для замены пла­стинок, а также подготовить место для их хранения.

Подключение к радиоприемнику или радиоле дополнительного громкоговорителя или телефонных наушников

Во многих случаях возникает потребность под­ключения к радиоприемнику или радиоле допол­нительного громкоговорителя (например, когда же­лательно прослушать передачи в двух отдельных

помещениях) или телефонных наушников (чтобы, про­слушивая передачи, не мешать другим). Для этой це­ли на задней стенке у многих приемников и радиол имеются гнезда с надписью «дополнительный гром­коговоритель». В качестве такового можно использо­вать громкоговоритель радиотрансляционной сети. Вилку шнура дополнительного громкоговорителя нужно включить в эти гнезда. Сюда же можно вклю­чить и вилку телефонных наушников.

При отсутствии у радиоприемника или радиолы гнезд дополнительного громкоговорителя их можно установить с помощью опытного радиолюбителя или в радиомастерской.

УСТАНОВКА ТЕЛЕВИЗОРА

Для телевизора необходимо установить антенну и штепсельную розетку сети.

Комнатная антенна

Такими антеннами можно пользоваться на сравни­тельно небольшом расстоянии (до 10—15 километров) от телевизионной станции. Прием на комнатную ан­тенну бывает тем лучше, чем выше этаж, на котором она установлена.

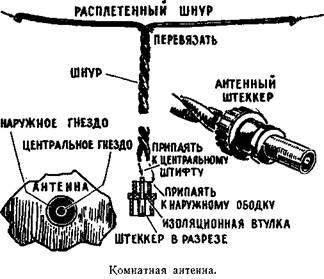

Если нет готовой, купленной в магазине комнат­ной антенны с выдвижными штырями, то можно сде­лать и временно использовать комнатную антенну, по­казанную на рисунке. Для этого необходимы три изолятора, 4 метра антенного канатика или любого другого провода и кусок шнура для присоединения антенны к телевизору. Общая длина горизонтальной части такой антенны зависит от того, на каком час­тотном канале желательно вести прием телевидения. Данные о частотных каналах, на которых ведутся телепередачи, публикуются в телевизионных програм­мах.

Общая длина горизонтальной части для 12 приня­тых в СССР частотных каналов приведена в таблице:

№

каналов

Общая длина горизонтальной части (в миллиметрах)

каналов

Общая длина горизонтальной части (в миллиметрах)

1

2760

7

760

2

2340

8

725

3

1800

9

690

4

1640

10

670

5

1500

11

645

6

800

12

620

Для обеспечения высококачественного приема не­обходимо подобрать наилучшее расположение антен­ны в комнате. При этом пробуют разместить антенну в горизонтальном и наклонном положениях, а также располагают ее плечи под разными углами друг к другу. При каждой перестановке антенны надо про­верять не только качество изображения, но и качество звучания.

Подключение антенны к телевизору осуществляет­ся при помощи штеккера. Он вставляется в гнездо с надписью «антенна» на задней стенке телевизора. Временно можно обойтись и без штеккера. При этом концы шнура антенны надо очистить от изоляции на длину 6—7 миллиметров и перевязать его оплетку нитками, чтобы она не сползала. Один из концов про­водов следует вставить во внутреннее гнездо «антен­на» телевизора. Другой конец нужно присоединить к наружной стенке антенного ввода телевизора.

Коллективная антенна

Такая антенна может обслуживать все телевизо­ры, установленные в доме, на котором она располо­жена. Для этого у нее имеются распределительная сеть и распределительные коробки для подключения телевизоров на каждом этаже здания.

Подключение телевизора к коллективной антенне выполняется при помощи телевизионного кабеля. Присоединение к коллективной антенне выполняют работники местного телевизионного ателье.

Коллективные антенны обеспечивают наиболее высокое качество приема телевизионных программ.

Размещение телевизора

Телевизор лучше всего установить на невысоком столике с таким расчетом, чтобы середина его экрана находилась примерно на уровне глаз зрителей. Рас­стояние от зрителей до экрана должно быть не менее 1,5 метра .

Не следует устанавливать телевизор у печки, ра­диатора центрального отопления или окна. Резкие колебания температуры могут вредно отразиться на работе телевизора.
