ПРОВОДКА ПРОВОДОМ ПРД

Проводка из провода ПРД называется шнуровой и применяется только в сухих отапливаемых помеще­ниях. Провод ПРД укрепляется на роликах,

Для прохода линии в кирпичной или бетонной сте­не высверливают электродрелью или пробивают шлямбуром отверстие; в деревянной стене отверстия провертывают буравом.

В проходе стены провод заключают в отрезок ре­зиновой трубки. С обеих сторон трубки надевают фарфоровые втулки и заделывают их раствором але­бастра.

Проводку из провода ПРД начинают с его отмотки от бухты. Затем отмеривают и отрезают концы про­вода основного участка линии и ответвлений. Один конец провода основного участка надо привязать хлопчатобумажной тесьмой или тонким шпагатом к крайнему ролику с одной из сторон линии. После это­го провод подтягивают вдоль намеченной линии и от­мечают на нем места ответвлений. При необходимо­сти в провод вплетают дополнительные жилы. Потом присоединяют все ответвления. Затем в определенной последовательности надевают провод на ролики.

Провод привязывают к роликам в определенных точках линии: на ответвлениях, на концевых и угло­вых роликах, на переходах с потолка на стену. На промежуточных роликах провод не привязывают. Узлы завязок помещают под проводом.

СРАЩИВАНИЕ ОДИНОЧНОГО ПРОВОДА ПРД

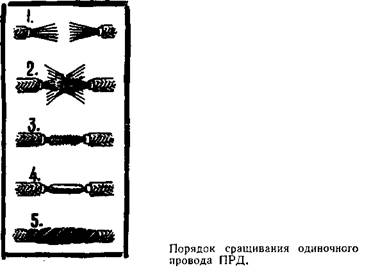

Сращивание одиночного провода ПРД делится на не­сколько операций:

1. Очищают ножом изоля­цию на концах провода и раз­водят его жилки.

2. Соединяют концы прово­дов.

3. Закручивают жилки про­вода рукой.

4. Закручивают жилки про­вода плоскогубцами и запаи­вают место соединения.

5. Обматывают место со­единения лентой в два слоя.

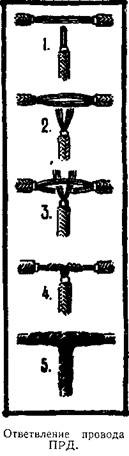

ОТВЕТВЛЕНИЕ ОДИНОЧНОГО ПРОВОДА ПРД

Чтобы сделать ответвление одиночного провода ПРД, по­ступают так:

1. Счищают ножом изоля­цию.

2. Раздвигают жилки про­вода.

3. Вставляют провод от­ветвления в основной.

4. Закручивают жилки про­вода ответвления и запаивают место соединения.

5. Обматывают место со­единения изоляционной лентой.

СРАЩИВАНИЕ ПРОВОДА ПРД

Провод ПРД сращивают так:

1. Концы шнура обрезают и очищают, как пока­зано на рисунке. Один конец провода должен быть длиннее другого на 40 миллиметров .

2. Жилы проводов плотно закручивают и запаи­вают места соединений.

3. Каждый провод отдельно обматывают изоля­ционной лентой.

4. Оба провода тщательно закручивают, чтобы место соединения ничем не отличалось по внешнему виду.

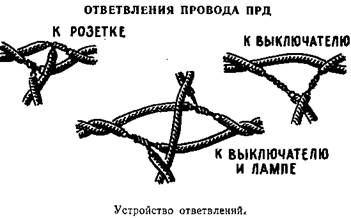

ПРИМЕРЫ ОБХОДА И ПЕРЕСЕЧЕНИЯ

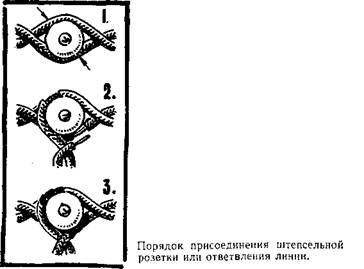

КАК ПРИСОЕДИНИТЬ ШТЕПСЕЛЬНУЮ РОЗЕТКУ И СДЕЛАТЬ ОТВЕТВЛЕНИЕ

ЛИНИИ

Для этого надо:

1. Шнур снять с ролика и в ме­стах, отмеченных стрелками, очи­стить провод от изоляции.

2. Концы шнура ответвления присоединить к основной линии. Запаять место соединения.

3. Места соединения обмотать изоляционной лентой, надеть шнур на ролики и привязать его.

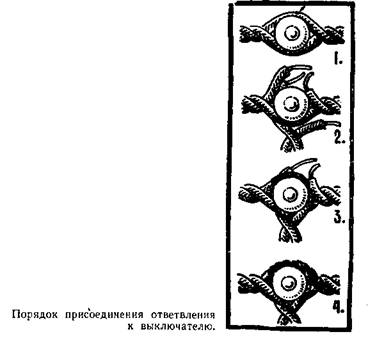

ОТВЕТВЛЕНИЕ ШНУРА К ВЫКЛЮЧАТЕЛЮ

Чтобы сделать ответвление шну­ра к выключателю, необходимо:

1. Шнур линии снять с ролика и разрезать один провод в месте, обозначенном стрелкой. Концы провода очистить от изоляции.

2. Концы проводов подготовить для подключения выключателя. Один из них должен быть длиннее другого.

3. Сделать необходимые соеди­нения и обмотать места соедине­ний изоляционной лентой.

4. На ролик надеть шнур и привязать его.

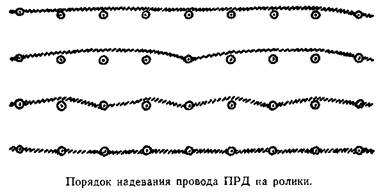

НАТЯГИВАНИЕ ПРОВОДА ПРД

пайка проводов

Для пайки медных проводов применяют оловянисто – свинцовый припой ПОС-ЗО, содержащий 30 про­центов олова и 70 процентов свинца. Кроме того, обя­зательно используют канифоль. Перед пайкой ножом зачищают до блеска место соединения проводов. Паяют при помощи простого или электрического па­яльника.

КАК ЗАДЕЛАТЬ КОНЦЫ ПРОВОДОВ ДЛЯ ПОДКЛЮЧЕНИЯ ИХ К ПРИБОРАМ

Заделать концы проводов можно двумя спосо­бами:

ЗАДЕЛКА «КОЛЬЦОМ»

1. Изоляцию провода очи­щают и плотно закручивают его жилы.

1. При помощи круглогуб­цев делают кольцо и плотно закручивают конец провода. Кольцо надо залудить паяль­ником.

2. Конец провода обматы­вают изоляционной лентой.

3. 5. При подключении про­вода к прибору необходимо подложить шайбу и плотно за­тянуть контактный винт.
