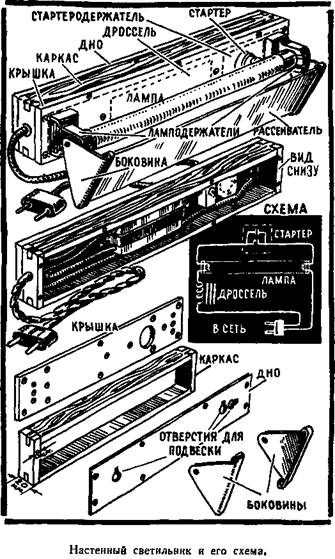

Для основания собирают из деревянных брусков каркас и прикрепляют к нему крышку. Крышку осно­вания делают из фанеры, текстолита, органического стекла или любого другого материала.

Боковины вырезают из листового алюминия и сгибают, как показано на рисунке.

В основании просверливают все необходимые

отверстия и укрепляют ламподержатели, стартеродержатель, дроссель и боковины.

Все соединения делают согласно схеме. Вставляют лампу, стартер, рассеиватель. После этого светиль­ник можно включать в штепсельную розетку сети.

ТОРШЕР

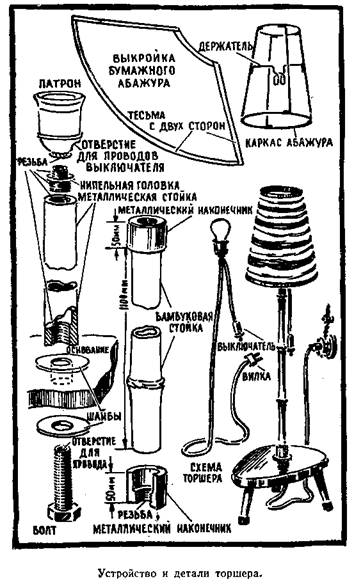

Устройство торшера показано на рисунке. Для его изготовления необходимо иметь патрон, лампу, кно­почный висячий выключатель, штепсельную вилку, 4—5 метров двухжильного гибкого провода в хлорви­ниловой изоляции, 4 метра стальной проволоки, кусок металлической трубки ( 1,1 метра ), 1—2 листа плот­ной чертежной бумаги, тесьму, нитки, стеарин и дру­гие материалы.

В случае отсутствия металлической трубки ее можно заменить бамбуковой или деревянной палкой.

Основание торшера — скамеечку — делают из крепкого дерева.

Металлическую трубчатую стойку можно прикре­пить к основанию торшера и к патрону по одному из способов, показанных на рисунке.

Крепление бамбуковой или круглой деревянной стойки к основанию также показано нa рисунках. В бамбуковой стойке предварительно делают сквоз­ное отверстие для прохода проводов. Отверстие мож­но либо высверлить длинным тонким буравом (с обо­их концов стойки), либо прожечь раскаленным до­красна металлическим прутом.

Если для стойки используется деревянная круг­лая палка, то в ней предварительно нужно прорезать глубокую канавку для проводов. После этого следует изготовить тонкую деревянную рейку для закрытия канавки.

Рейка должна плотно входить в канавку. При этом внутри стойки необходимо оставить отверстие для прохода проводов.

Рейку приклеивают к стойке столярным клеем. После этого стойку тщательно шпаклюют, шлифуют шкуркой, покрывают морилкой и лакируют.

Способы крепления патрона к бамбуковой или де­ревянной стойке показаны на рисунках.

Каркас абажура вместе с держателем изготавли­вается из двухмиллиметровой стальной проволоки, как показано на рисунке.

Для абажура необходимо подготовить декоратив­ную бумагу, хорошо пропускающую свет. Чтобы из­готовить такую бумагу, надо взять лист плотной чер­тежной бумаги, например ватмана, и приклеить его края к гладкой ровной доске. Затем бумагу следует смочить водой и дать ей просохнуть. После этого бу­магу можно окрасить краской для хлопчатобумаж­ных тканей, разведенной в воде. Краску наносят мяг­кой широкой кистью или пульверизатором.

После того как краска высохнет, бумагу отделяют от доски и пропитывают стеарином. Для этого ее кла­дут на несколько листов чистой бумаги и окрашенную поверхность посыпают мелкой стеариновой стружкой, приготовленной из свечи с помощью терки. Затем сверху накладывают несколько листов чистой бумаги и все это проглаживают горячим утюгом.

Из подготовленной бумаги по выкройке вырезает­ся заготовка для абажура. Края заготовки загибают на 5—8 миллиметров и прошивают их на машинке; при этом можно применить тесьму.

Перед укреплением патрона в его крышке следует просверлить отверстие для прохода проводов к кно­почному выключателю. Затем нужно присоединить концы проводов к основанию патрона и к выключате­лю, тщательно заизолировать места соединений, со­брать и укрепить патрон.

ГИРЛЯНДЫ

Для изготовления гирлянд можно применять про­вод ПР и пластмассовые патроны. Число лампочек в каждой гирлянде не должно превышать 40—50 штук, а мощность каждой — не более 25 ватт. Каждую гир­лянду следует присоединять к сети через отдельные предохранители. Кроме того, необходимо включать гирлянды рубильником, который должен обязательно иметь защитный кожух.

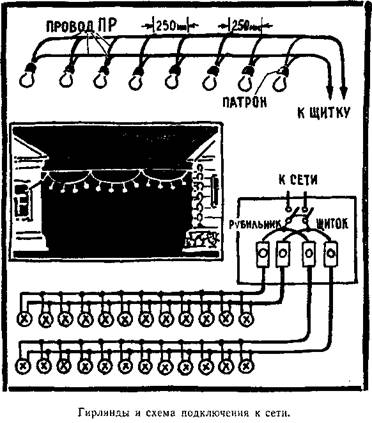

Схема подключения двух гирлянд показана на ри­сунке.

Делают и собирают гирлянду в следующем по­рядке:

1. В зависимости от размеров гирлянды и расстоя­ния до места ее подключения к сети определяют длину проводов и отрезают соответствующие куски провода ПР.

2. Зачищают ножом изоляцию в местах подклю­чения ламп, как показано на рисунке.

1. Нарезают короткие куски провода длиной по 20 сантиметров , зачищают изоляцию на их концах. Число кусков провода должно быть в два раза боль­ше числа лампочек.

2. Заряжают патроны для ламп.

3. Подсоединяют патроны к длинным проводам гирлянды и тщательно обматывают места соединения изоляционной лентой.

4. Ввертывают в патроны разноцветные лампочки, рассчитанные на напряжение сети, к которой подклю­чается гирлянда. Если нет разноцветных лампочек, то ввертывают обыкновенные. Окрасить. лампочки мож­но самому, погружая их в сосуд с каким-либо цвет­ным негорючим лаком.

5. До подвески гирлянды необходимо ее прове­рить путем подключения к сети (проверяет электро­монтер).

6. Если все лампы будут гореть, надо включить гирлянду и подвесить ее на место. Подвеску гирлянд можно выполнить на проволоке, как показано на ри­сунке.

7. Подключение гирлянд к щитку должен делать электромонтер.

ЕЛОЧНЫЕ ГИРЛЯНДЫ

При наличии источника тока низкого напряжения, например понижающего трансформатора 127/12 вольт, 127/6 вольт, 220/12 вольт или 220/6 вольт, для гир­лянды можно использовать 6-вольтовые или 12-вольтовые автомобильные лампочки. Их можно включать по одной из схем, показанных на рисунке.

В этом случае для гирлянд удобно использовать одножильный провод с полихлорвиниловой изоля­цией. Лампочки к проводам гирлянды необходимо припаивать электрическим паяльником. Перед пай­кой провод в соответствующих местах обязательно очищают от изоляции. После пайки места, где нет изоляции, надо обмотать изоляционной лентой.
