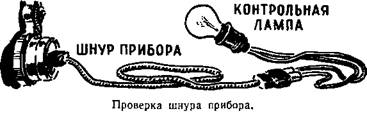

Если лампа будет гореть — значит, шнур цел. Од­нако и в этом случае надо изогнуть шнур в несколь­ких местах и проверить, нет ли где-нибудь обрыва. Если обнаружатся обрывы в шнуре или места с по­врежденной изоляцией, надо срастить его и тщатель­но заизолировать во всех местах, где это необходимо.

Неисправности шнура чаще всею встречаются в местах соединения концов шнура с контактными гильзами или со штепсельной вилкой. Всегда тща­тельно проверяют эти места и, если необходимо, за­делывают концы снова.

Ремонт электрического утюга

Прежде чем разбирать утюг, проверяют его при помощи контрольной лампы.

Для этого собирают схему, показанную на рисун­ке. Если, при подключении щупов к контактным штифтам утюга лампа не загорится — значит, элект­рическая цепь утюга оборвана.

Отвертывают болты, крепящие ручку и крышку утюга, и аккуратно поднимают ее за острый конец.

Проверяют соединение выводных концов нагрева­тельного элемента с контактными штифтами. Если все в порядке, то надо продолжать разборку утюга. Если же обнаруживается обрыв выводных концов элемента или плохой контакт, надо надежно срастить выводной конец и подтянуть контакты.

Для лучшего охлаждения места соединения его обжимают алюминиевой пластинкой или кусочком жести. На выводной конец нанизывают фарфоровые изолирующие бусинки.

Прежде чем привинчивать крышку утюга, его про­веряют на обрыв при помощи контрольной лампы. Кроме того, проверяют, нет ли соединения обмотки нагревательного элемента с корпусом утюга.

Для этого одним из контрольных щупов дотраги­ваются до корпуса утюга, а другим — к одному из его контактных штифтов. Если лампа не загорится — значит, соединения нет и можно привинчивать крыш­ку утюга.

После этого утюг включают в сеть и проверяют его работу.

В случае отсутствия обрыва выводных концов на­гревательного элемента или при наличии его соеди­нения с корпусом утюг надо разобрать полностью. Для этого отвертывают болты, крепящие чугунный балласт, и проверяют, в каком месте перегорела об­мотка нагревательного элемента, где она соприка­сается с металлическими деталями утюга.

Если обмотка перегорела в самом начале или кон­це, то раскручивают один ее виток и тщательно при­соединяют конец нагревательного проводника к вы­водному концу элемента.

Затем снова проверяют утюг при помощи конт­рольной лампы и, если все в порядке, собирают его и включают в сеть для контрольного испытания.

При перегорании обмотки нагревательного элемен­та в середине надо заменить нагревательный элемент новым. Временно можно соединить проводники в ме­сте обрыва и обжать место соединения алюминиевой пластинкой или кусочком жести. Но такое соединение долго не прослужит, и утюг снова выйдет из строя. Поэтому, приступая к ремонту неисправного утюга,лучше всего заранее приобрести нагревательный элемент.

Сборку утюга с новым элементом надо делать ак­куратно. Прежде чем использовать старые изолирую­щие прокладки для сборки, проверяют, нет ли на них металлического налета. Надо уложить изолирующие прокладки над нагревательным элементом и под ним, чтобы проводник нагревательного элемента нигде не касался корпуса.

После сборки обязательно проверяют утюг при помощи контрольной лампы на обрыв и на соединение с корпусом.

Ремонт электрического чайника

Ремонт электрического чайника почти не отличает­ся от ремонта утюга. Поэтому производят его в той же последовательности. Разбирается такой чайник несколько проще, чем утюг.

Сначала отвертывают гайку, расположенную на наружном дне чайника, и осторожно отделяют осно­вание от корпуса чайника, потом освобождают кон­тактные пластины нагревательного элемента. Отвер­тывают вторую (верхнюю) крепящую гайку и сни­мают металлические пластинки и нагревательный

элемент вместе с изолирующими пластинами. На этом разборка заканчивается.

Сборку чайника начинают с присоединения вывод­ных пластин нагревательного элемента к клеммам, укрепленным на его основании. Затем, проложив в соответствующем порядке изолирующие и металли­ческие пластины, закрепляют верхней гайкой нагре­вательный элемент.

Проверяют чайник при помощи контрольной лам­пы на отсутствие обрыва обмотки нагревателя и со­единения ее с корпусом. В заключение надевают осно­вание и закрепляют его нижней гайкой; затем снова проверяют чайник при помощи контрольной лампы, наливают его водой и включают в сеть,

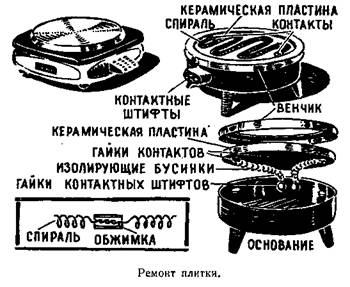

Ремонт электрической плитки

У электрической плитки бывают такие же неис­правности, как и у других электронагревательных приборов. Поэтому проверяют и ремонтируют их в том же порядке, как утюг и чайник. Чаще всего у плитки перегорает спираль. Обрыв спирали легко обнару­жить, проведя по ней спичкой. Лучше всего оборван­ную спираль заменить новой. Для этого снимают вен­чик, удерживающий керамическую пластину. После этого ее поднимают и отвертывают гайки, крепящие концы спирали к контактным выводам плитки.

К этим выводам присоединяют новую спираль и плотно затягивают все гайки. Спираль укладывают в желобок керамической пластины и закрепляют вен­чиком. В заключение проверяют при помощи кон­трольной лампы, не соединяется ли спираль с корпу­сом прибора, и только тогда включают плитку в сеть.

Если нет возможности приобрести новую спираль, можно срастить старую и обжать место соединения алюминиевой пластинкой. Витки спирали у места со­единения надо разредить, чтобы в этом месте спираль лучше охлаждалась. Такое временное соединение бу­дет служить дольше.

Плитки, прикрытые сверху стальными дисками, ремонтируют так же, как и обычные. Для замены

перегоревшего элемента такой плитки прежде всего отвертывают винт, крепящий стальной диск, и сни­мают диск.

НАСТЕННЫЙ СВЕТИЛЬНИК С ЛАМПОЙ

ДНЕВНОГО СВЕТА

Конструкция такого светильника показана на ри­сунке. Для его изготовления необходимо приобрести лампу, ламподержатели, стартер, стартеродержатель, дроссель, кусок шнура и штепсельную вилку для включения лампы в сеть. Кроме того, изготовляют основание, боковины и рассеиватель.
