получается ненадежным. Кроме того, если нужно вы­ключить один из приборов, то приходится выключать и другие.

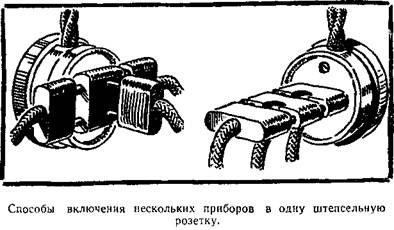

Поэтому удобнее и надежнее пользоваться вилками – тройничками.

КАК НАЙТИ КОРОТКОЕ ЗАМЫКАНИЕ

В ПРОВОДКЕ

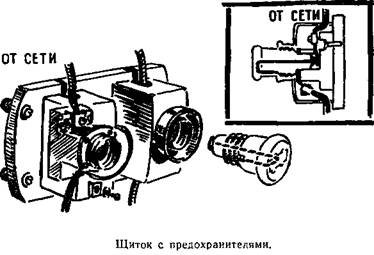

При коротком замыкании в проводке обычно пе­регорает плавкая вставка одного из предохранителей на щитке. В первые 1—2 минуты после короткого за­мыкания перегоревший предохранитель можно опре­делить на ощупь (он будет нагрет). Если он остыл, то перегоревший предохранитель находят при помо­щи контрольной лампы, не вывертывая его из осно­вания. Для этого необходимо поочередно прикасаться

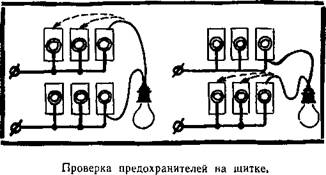

концами контрольной лампы к зажимам предохрани­телей (см. рисунок). Если все предохранители ис­правны, то лампа будет гореть при всех показанных на рисунке положениях. При неисправности предо­хранителя лампа гореть не будет,

Зная, какой предохранитель перегорел, опреде­ляют линию, в которой произошло короткое замыка­ние. Место замыкания в жилых помещениях в боль­шинстве случаев следует искать в штепсельных ро­зетках, патронах, вилках, электрических плитках и утюгах.

В самих проводниках (то есть между проводника­ми) замыкания не встречаются.

Чтобы точнее определить место замыкания, сна­чала выключателями отключают все лампы, а из штепсельных розеток вынимают штепсельные вилки настольных ламп, утюгов и других приборов. Вместо

сгоревшего предохранителя ввертывают новый, ис­правный. Если он при этом перегорит, то замыкание следует искать в одной из штепсельных розеток дан­ной линии. Чтобы его обнаружить, надо осмотреть поочередно штепсельные розетки, отвернув их верх­ние крышки.

Если же при ввертывании нового предохранителя он не перегорает, то короткое замыкание надо искать в патронах, поочередно включая их выключатели. Если и на этот раз предохранитель не сгорит — зна­чит, замыкание произошло в одном из приборов, под­ключаемых через штепсельные розетки. Чтобы най­ти неисправный прибор, необходимо поочередно подключать их к штеп­сельной розетке. При включении неисправного прибора снова сгорит пре­дохранитель. Неисправ­ный прибор следует вни­мательно осмотреть и устранить повреждение.

Необходимо всегда иметь в запасе исправные фабричные предохраните­ли. Самим заменять плав­

кую вставку предохранителя не следует. Ни в коем случае нельзя вместо нормальных предохранителей применят «жучки» и гвоздики. Это может привести к пожару.

Исправность нормального предохранителя легко проверить при помощи контрольной лампы. Для это­го собирают схему, показанную на рисунке. Если лампа горит — предохранитель исправен.

Очень удобно пользоваться вместо обычных плав­ких предохранителей автоматическими. Автоматиче­ская «пробка» — предохранитель — ввинчивается в то же гнездо, что и обычный предохранитель. Автомати­ческий предохранитель имеет две кнопки: одну боль­шую и одну маленькую. При нажатии большой кноп­ки предохранитель пропускает ток. При нажатии ма­ленькой кнопки ток выключается. В случае короткого замыкания в проводке или в случае подключения к сети слишком большой нагрузки такой предохрани­тель автоматически выключает ток. После устранения повреждения в проводке достаточно нажать на боль­шую кнопку предохранителя, и ток снова вклю­чится.

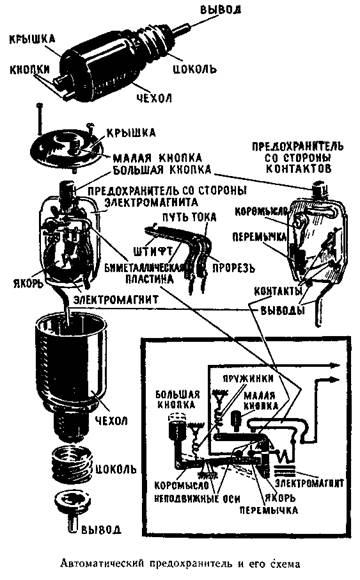

Устройство и схема автоматического предохрани­теля показаны на рисунке. Его основные части — электромагнит, биметаллическая пластинка и рабо­чие контакты.

Биметаллическая пластинка (она сделана из двух металлов и <<подобна>> двухслойному пирогу) обла­дает замечательным свойством — при нагревании она изгибается. Это происходит оттого, что различные

металлы при нагревании расширяются по-разному, по­этому один из слоев пластинки расширяется сильнее, чем другой, и она изгибается, а при охлаждении, на­оборот, распрямляется. Причем изгиб строго зависит от температуры пластинки и получается тем сильнее, чем выше ее температура. Благодаря этому свойству биметаллические пластинки широко используются в устройствах для регулирования температуры. Так, например, такие пластинки иногда применяют в элек­трических утюгах. Когда температура утюга стано­вится выше допустимой, пластинка нагревается и из­гибается настолько, что разрывает рабочие контакты, включенные последовательно в цепь тока, питающего утюг. При этом он начинает охлаждаться, а биметал­лическая пластинка распрямляется и замыкает кон­такты, и ток снова проходит через обмотку утюга, и он опять нагревается, и далее все повторяется вновь. Таким образом, утюг не может нагреться вы­ше определенной температуры, что весьма удобно и безопасно.

В автоматическом предохранителе биметалличе­ская пластинка, электромагнит и рабочие контакты соединены между собой последовательно и через них проходит ток к нагрузке, т. е. к потребителю. Ток, проходя через пластинку, нагревает ее, и она нагре­вается и изгибается. Когда ток достигает предельно допустимой для данного предохранителя величины (она составляет 6 ампер), пластинка нагревается и изгибается настолько, что своим штифтом нажи­мает на плечо якоря и последний освобождает коро­мысло. В результате под действием пружинки коро­мысло поворачивается, рабочие контакты разрывают­ся и ток в цепи предохранителя выключается, а боль­шая кнопка поднимается. При нажатии на боль­шую кнопку цепь предохранителя вновь замкнется, и если по-прежнему ток будет слишком велик, то все повторится сначала. Если же ток будет меньше 6 ампер, то большая кнопка останется в нажатом состоянии и ток через предохранитель будет прохо­дить.

Биметаллическая пластинка предохранителя про­гревается сравнительно долго. Поэтому при кратко­временном значительном увеличении тока в цепи (например, при случайном коротком замыкании) она не успевает быстро изогнуться и выключить ток в це­пи. В этом случае на помощь приходит электромаг­нит. При резком и значительном увеличении тока в обмотке электромагнита якорь мгновенно притяги­вается, коромысло освобождается, поворачивается и цепь тока разрывается. Точно такой же результат получается и при нажатии малой кнопки.

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ШТЕПСЕЛЬНОЙ

РОЗЕТКИ

1. Выворачивают пробки на щитке, чтобы не ра­ботать под током.

2. Снимают крышку штепсельной розетки.

3. Удаляют из розетки остатки перегоревшего пре­дохранителя.

4. Необходимо взять кусочек голой медной прово­локи диаметром 0,3 миллиметра и длиной 10 санти­метров и аккуратно и надежно присоединить его к за­жимам штепсельной розетки.

5. Поставить и закрепить крышку розетки.

6. Ввернуть пробки предохранителей на щитке.

РЕМОНТ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ

Проверка шнура электроприбора

Для выяснения причин неисправности нагрева­тельного прибора сначала проверяют его шнур. Для этого отсоединяют шнур от прибора и его вилку вклю­чают в исправную штепсельную розетку. Затем встав­ляют в гнездо фарфоровой втулки шнура штепсель­ную вилку настольной лампы или концы контрольной лампы.
