D = K₀/t_у,

Π = 0,35·D.

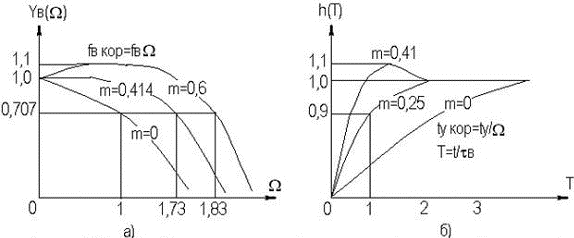

Как видно из рисунка 2.42, максимальный выигрыш по этим параметрам в каскаде на ПТ для рассмотренного варианта коррекции и отсутствии подъема АЧХ на ВЧ (выброса ПХ в области МВ), составляет 1,73 [6] раза. Следует подчеркнуть, что данный выигрыш получается при условии когда R_н>>R_с, что обычно имеет место при использовании каскада на ПТ в качестве промежуточного в УУ.

В каскадах на БТ (схема не приводится ввиду ее подобия рисунку 2.41) анализ эффективности простой параллельной индуктивной коррекции сложнее из-за необходимости учета частотной зависимости крутизны БТ,

.

Выражение для относительного коэффициента передачи имеет вид [6]:

здесь τ_в=τ+τ₁+τ₂ — постоянная времени каскада без коррекции на ВЧ; m=L_с(R_к·τ_в) — коэффициент коррекции; х=(τ+τ₁)/τ_в — отношение составляющих постоянной времени каскада.

Данное выражение не позволяет однозначно оценить выигрыш, даваемый простой параллельной индуктивной коррекцией в каскадах на БТ, поэтому либо приходится прибегать к помощи ЭВМ, либо пользоваться таблицами, приведенными, например, в [6]. Анализ показывает, что выигрыш в площади усиления (импульсной добротности) может достигать величины, равной 0,5S₀r_б, т.е. величины, большей двух раз (теоретически до 20, практически 2…10).

Анализ так же показывает, что простая параллельная индуктивная коррекция в каскаде на БТ наиболее эффективна при малых х, что соответствует случаю применения относительно низкочастотных транзисторов.

В целом же следует заметить, что, несмотря на некоторую эффективность, простая параллельная индуктивная коррекция в современной схемотехнике УУ используется редко. Это объясняется, в первую очередь, технологическими трудностям реализации индуктивностей в ИМС, и сильной зависимостью эффекта коррекции от параметров транзистора, что требует подстройки схемы в случае их разброса. Возможно использование вместо катушки индуктивности индуктивного входного сопротивления каскада с ОБ (рисунок 2.43).

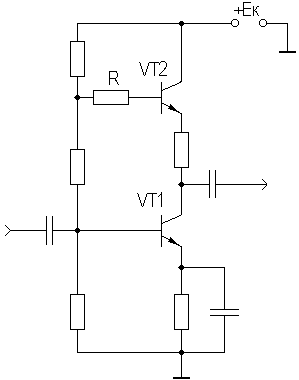

Рисунок 2.43. Коррекция входным сопротивлением каскада с ОБ

Индуктивность транзистора VT2 между эмиттером и общим проводом равна:

L = (r_б + R)/2πf_Tk,

где k=(1,2…1,6).

Резистор R служит для увеличения индуктивности и ее подстройки (при гибридно-пленочной технологии лазерной подгонкой или выносными резисторами).

В области НЧ (БВ) находит применение коррекция коллекторным (стоковым) фильтром.

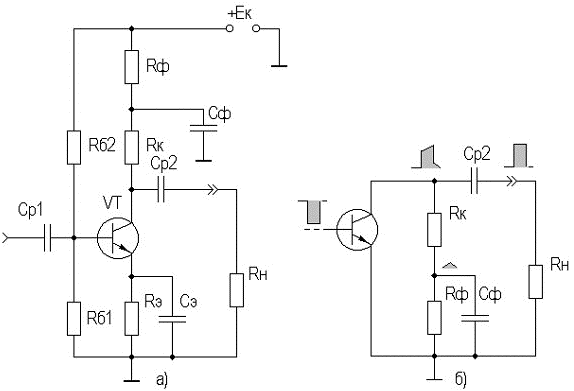

Схема каскада с НЧ-коррекцией на БТ и его упрощенная (учитывающая влияние только C_p2) схема для области НЧ изображены на рисунке 2.44.

Физически уменьшение f_н объясняется относительным увеличением коэффициента передачи в области НЧ за счет увеличения эквивалентной нагрузки каскада путем добавления емкостного сопротивления Z_Cф в цепь коллектора на НЧ. Эффект уменьшения спада плоской вершины импульса Δ поясняется эпюрами напряжения, приведенными на рисунке 2.44б.

Рисунок 2.44. Каскад на БТ с НЧ-коррекцией

В идеальном случае, при R_ф=∞, условием коррекции будет равенство постоянных времен R_кC_ф и R_нC_p2 [6]. В реальных схемах рекомендуется брать R_ф=(1…2)R_к, для подъема вершины импульса на (10…20)% можно воспользоваться соотношением:

Δ^↑ ≈ T_и/(R_нC_ф).

3. УСИЛИТЕЛИ С ОБРАТНОЙ СВЯЗЬЮ

3.1. Общие сведения

Обратная связь (ОС) находит широкое применение в разнообразных АЭУ, в т.ч. и в УУ. В УУ введение ОС призвано улучшить ряд основных показателей или придать новые специфические свойства. Особую, принципиальную роль ОС играет в микроэлектронных УУ. Можно утверждать, что без широкого использования ОС было бы крайне трудно осуществить серийный выпуск линейных ИМС.

Обратной связью называется передача части (или всей) энергии сигнала с выхода на вход устройства. Сниматься сигнал обратной связи может с выхода всего устройства или с какого-либо промежуточного каскада. ОС, охватывающую один каскад, принято называть местной, а охватывающую несколько каскадов или весь многокаскадный УУ — общей.

Структурная схема УУ с ОС приведена на рисунке 3.1.

Рис. 3.1. УУ с ОС

Обычно коэффициент усиления УУ

 и коэффициент передачи цепи ОС

 носят комплексный характер, что указывает на возможность фазового сдвига в областях НЧ и ВЧ за счет наличия реактивных элементов как в самом УУ, так и в цепи ОС.

Коэффициент передачи цепи ОС

 равен:

Согласно классической теории ОС, влияние ОС на качественные показатели УУ определяются возвратной разностью (глубиной ОС):

где

 — определитель при равенстве нулю параметра прямой передачи. Равенство нулю этого параметра равносильно разрыву замкнутой петли передачи сигнала с сохранением нагружающих иммитансов в месте разрыва.

Следование классической теории ОС приводит к сложности вычислений, преодолимой только с помощью ЭВМ.

Для эскизных расчетов пригодна элементарная теория ОС [6]. Ее применение допустимо тогда, когда есть возможность разделения цепей прямой передачи

 и обратной передачи

. В реальных УУ четкого разделения этих цепей невозможно, поэтому расчеты с помощью элементарной теории ОС приводят к погрешности результатов, впрочем, вполне допустимой для эскизного проектирования. Согласно элементарной теории ОС, глубина ОС определится как:
