Для обеспечения надежного копирования местности каждый нож мог независимо от других ножей свободно проворачиваться вокруг оси вала. Заглубление ножей в грунт осуществлялось на глубину 25-30 см.

Однако на испытаниях трал К-82 показал низкую эффективность. Прорезанный им грунт не отваливался в сторону, а скручивался в вал, создавая подпор, и выглублял ножи. В начале траления происходило нормальное резание грунта до глубины 300-350 мм. При этом грунт не проходил между ножами, а срезался по всей ширине секции. Подрезанный грунт поднимался вдоль кромки ножей и разваливался в стороны. При дальнейшем движении в стороны отводилось меньше грунта, чем срезалось, а подпор грунта под горизонтальной частью ножей вызывал выглубление секций.

Процесс накапливания и уплотнения грунта перед режущими кромками ножей сопровождался забиванием грунтом промежутков между ножами. При этом ножи заклинивались, теряли возможность независимо проворачиваться относительно вала рамы, и копирования местности не происходило. При дальнейшем движении секция не очищалась от уплотненного грунта, и ножи скользили, не врезаясь, по поверхности грунта. Мины, оказавшиеся в валике уплотненного грунта, деформировались настолько сильно, что их взрыватели срабатывали. Таким образом, ножевой трал К-82 оказался полностью неработоспособен.

Секция ножевого трала К-82.

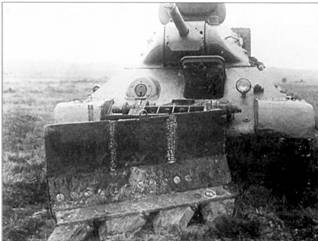

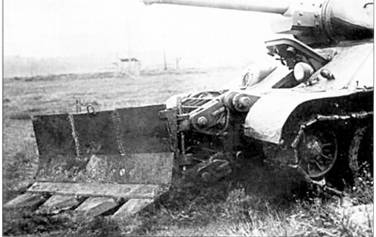

Секция ножевого трала Н-1.

Ножевой трал Н-1, также как и трал К-82, предназначался для установки в передней части танка. Для проверки конструкции трала была изготовлена одноотвальная секция, которая монтировалась на танке Т-34. Секция включала рабочий орган, раму, лыжи с механизмом подъема и опускания и прицепное устройство.

Рабочий орган трала, служащий для подрезания грунта и отвода его в сторону, состоял из четырех ножей и отвала. Ножи крепились болтами, что обеспечивало независимую смену каждого ножа в случае его разрушения. Глубина резания грунта составляла 150-300 мм. Ширина полосы траления – 1300 мм.

Выяснилось, что трал Н-1 неэффективен при использовании на пересеченной местности, а выявленное на испытаниях излишнее заглубление ножей (основной недостаток) лишало танк маневренности.

Работы по созданию ножевых противоминных тралов продолжились только в 1956 г., когда в ОКБ ИВ был создан экспериментальный образец ножевого трала. Особенностью этого трала стала возможность монтажа на нем специальной измерительной аппаратуры для отработки конструкции взрывоустойчивой рамы и сменных черенковых ножей.

Экспериментальный ножевой трал (тралящее оборудование) состоял из двух секций, смонтированных на танке Т-54. Испытания трала показали его работоспособность.

Следующим этапом развития ножевых тралов стало решение принципиального вопроса траления мин в зимних условиях.

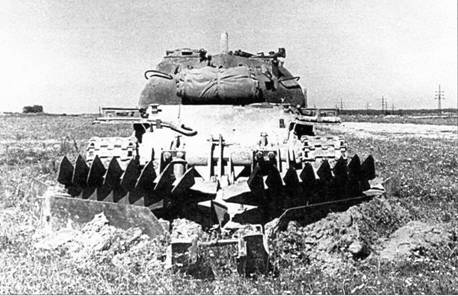

Экспериментальный ножевой трал, разработанный в ОКБ ИВ. 1956 г.

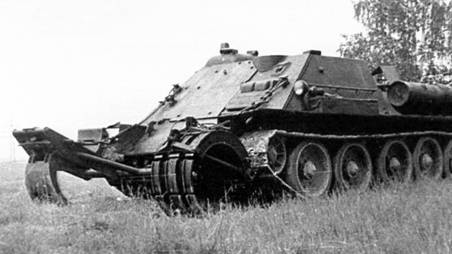

Рабочий орган ПТБ-1.

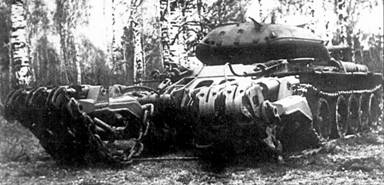

Легкие колейные тралы со сменными тралящими элементами Л-3 (после доводки конструкции) и Л-4.

< image l:href="#"/>

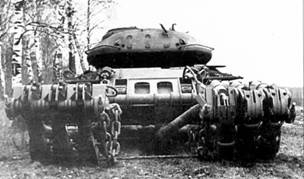

Секции легких колейных тралов со сменными тралящими элементами Л-3 (левая секция) и Л-4 (правая секция).

Противоминные тралы со сменными элементами

Иным направлением в конструировании противоминных тралов стало создание рабочих органов тралов с автоматической сменой тралящих элементов. Этот принцип впервые был предложен инженером Н.Д. Беличковым, который спроектировал рабочий орган ТБ-1. Однако при рассмотрении проекта была отмечена значительная сложность представленной конструкции. Кроме того, надежность отдельных узлов вызывала сомнения, и экспериментальная проверка трала не проводилась. В дальнейшем подразумевалось совершенствование конструкции рабочего органа ТБ-1 и создание рабочего органа ПТБ-1.

Испытания рабочего органа ПТБ-1 (1950 г.) показали его эффективность при тралении, но так и не было достигнуто надежной смены наконечников после их разрушения взрывом мины. В итоге работы по тралу ПТБ-1 были прекращены.

С 1954 г. инженеры А.В. Прокофьев, Н.Д. Беличков и О.Л. Кирилина в ОКБ НИИИ продолжили заниматься тралами со сменными тралящими элементами. В том же году был создан легкий колейный трал со сменными тралящими элементами Л-3, состоящий из двух секций. Каждая секция включала раму, три рабочих органа, посаженных на общую ось, три амортизатора и ограничительный трос.

Рабочий орган трала состоял из двух тралящих элементов, сваренных между собой ослабленным швом. При взрыве мины тралящий элемент разрушался и отрывался по ослабленному сварному шву, а вместо него вступал в действие уцелевший рабочий орган.

Общий вес трала составлял 4000 кг. Скорость траления достигала 13 км/ч. Ширина полосы траления – две колеи по 950 мм.

Трал Л-3 был легким, что способствовало улучшению маневренности танка с тралом по сравнению с другими конструкциями. К недостаткам Л-3 можно было отнести нарушение его первоначальной геометрии после взрыва мины.

В 1955 г. был разработан легкий колейный трал со сменяемыми тралящими элементами Л-4. Он также состоял из двух секций, каждая из которых включала раму, два-три рабочих органа, два-три амортизатора и ограничительный трос. Рабочий орган состоял из корпуса, установленного под углом 30-35’ к поверхности, и двух сменных элементов (башмаков).

Общий вес трала составлял 6000 кг. Скорость траления достигала 4-12 км/ч. Ширина полосы траления – две колеи по 950 мм.

В ходе испытаний механизм замены тралящих элементов продемонстрировал работоспособность и высокую надежность.

В 1956 г. были созданы и прошли испытания экспериментальные секции легких колейных тралов со сменяемыми тралящими элементами Л-5 и Л-6.

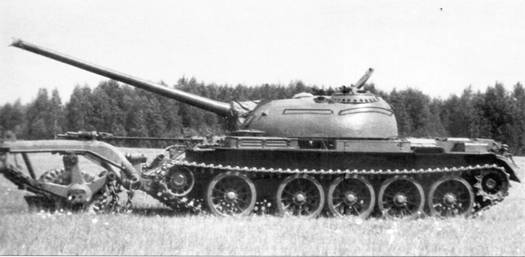

Секции легких колейных тралов со сменяемыми тралящими элементами Л-6 и Л-5.

Секции легкого колейного трала со сменяемыми тралящими элементами Л-5 и Л-6.

<
