Рабочий орган К-62.

Катково-скользящий безрамный трал КСТ.

Скользящий безрамный колейный трал СКТ-2.

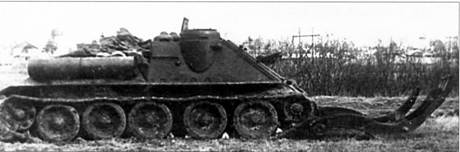

Скользящий трал СКТ-1 с четырьмя рабочими органами; внизу – узкоколейный вариант СКТ-1 с двумя рабочими органами.

Скользящие противоминные тралы

Необходимо напомнить, что создание «боевых» тралов началось с открытия конкурса, организованного Инженерным комитетом СА в 1946 г. Поданные на конкурс конструктивные схемы представляли собой в основном проекты катковых колейных тралов. В варианте, предложенном А.В. Кравцевым, тралящим рабочим органом являлся скользящий элемент.

В результате испытаний было установлено, что давление, оказываемое рабочим органом на поверхность грунта, недостаточно для срабатывания мины ТМ-46. Дальнейшие работы с этим тралом велись в направлении увеличения массы тралящих элементов и повышения его взрывоустойчивости, но положительных результатов так и не принесли.

В 1954 г. в ОКБ НИИИ был спроектирован катково-скользящий трал КСТ. В следующем году его опытный образец изготовили на ОЗИВ.

Трал КСТ включал две секции, каждая из которых состояла из скользящего рабочего органа и двух катков, расположенных по обе стороны рабочего органа. Катки и скользящий рабочий орган соединялись между собой общей осью.

Сравнительно небольшой вес КСТ улучшал маневренность танка с тралом, а наличие наклонной лыжи повышало его проходимость. Основным недостатком этого трала являлась низкая взрывоустойчивость.

В том же году в ОКБ НИИИ разработали скользящий трал СКТ-1, состоявший из двух секций. Каждая секция включала четыре скользящих рабочих органа, расположенных на раме.

Рама и скользящий рабочий орган соединялись между собой общей осью.

Одновременно был спроектирован и изготовлен скользящий безрамный колейный трал СКТ-2, включавший две секции рабочих органов. Секция состояла из трех рабочих органов, каждый из которых был непосредственно соединен с танком с помощью оси и кронштейнов.

Трал СКТ-2 отличался хорошими копирующими свойствами. Но, как и прежде, взрывоустойчивость рабочих органов оставалась низкой.

В 1955 г. в результате модернизации СКТ-1 был разработан узкоколейный скользящий трал с двумя рабочими органами. Снижение веса повысило маневренные качества танка с тралом. Хотя усовершенствованный трал продемонстрировал хорошие тралящие качества, взрывоустойчивость рамы осталась недостаточной.

В результате дальнейшее развитие скользящих противоминных тралов было прекращено из-за принципиальной невозможности увеличения их взрывоустойчивости.

Опытный образец минного трала МТ («изделие 121») конструкции СКБ-200, установленный на танке Т-54.

Опытный образец минного трала МТ («изделие 417») конструкции КБ завода №75, установленный на танке Т-54.

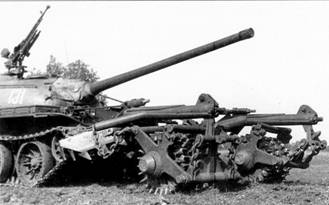

Справа: танк Т-54 с опытным образцом минного трала МТ конструкции КБ завода №75.

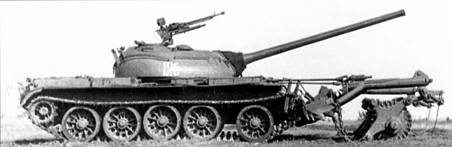

Танк Т-54 с опытным образцом минного трала МТ конструкции СКБ-200.

Катковые и ножевые секции минных тралов МТ конструкции СКБ-200 (вверху) и КБ завода №75.

Трассировщик ТС-55 и прибор ПС опытного образца трала МТ конструкции КБ завода №75.

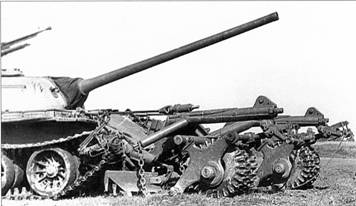

Контрольные испытания минного трала МТ разработки СКБ-200 на танке Т-54 (катковые и ножевые секции в боевом положении).

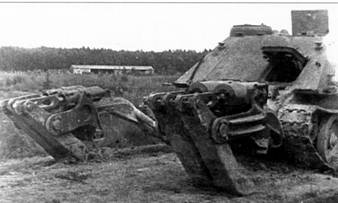

Контрольные испытания минного трала МТ разработки СКБ-200 на танке Т-54 (ножевые секции в транспортном положении). 1961 г.

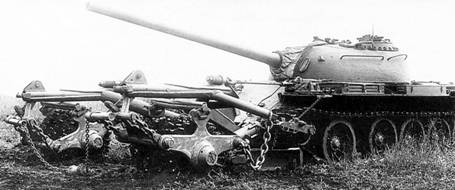

Контрольные испытания минного трала МТ разработки СКБ-200 на танке Т-54 (ножевые секции в боевом положении).

Трассировщик ТС-55М и прибор ПС минного трала МТ конструкции СКБ-200.

Характеристика трала Н-1

Характеристика трала	Н-1	Эксперимен­тальный ножевой трал	Л-3	Л-4	КСТ	СКТ-1	СКТ-2
Скорость траления, км/ч	—	—	13	4-12	8-9	8-9	8-9
Транспортная скорость, км/ч	—	—	—	—	16	13	16
Ширина траления, мм	1x1300	2x1760	2x950	2x950	2x700	2x600	2x1000
Глубина траления, мм	150-300	250	—	—	—	—	—
Вес трала, кг	—	5000	4000	6000	5540	4700	3870

К 1955 г. после многочисленных исследований и испытаний была выработана единая технология создания не только противоминных тралов, но и в целом средств преодоления МВЗ. Она включала разработку проектов ТТЗ, проведение НИОКР НИИ и КБ промышленности с изготовлением опытных образцов, проведение государственных испытаний, организацию серийного производства, оказание помощи войскам в освоении новой техники. В этот же период времени были внесены изменения в терминологию, и «противоминные тралы» стали называться «минными тралами».

В 1958 г. КБ-6 завода №75 Харьковского совнархоза разработало комбинированный катково-ножевой трал под заводским индексом «изделие 417», а СКБ-200 – «изделие 121». Оба образца проходили под единым наименованием «изделие МТ».

Отличительной особенностью данных тралов стали:

– применение трех тралящих катков в секции;

– жесткая посадка двух крайних катков на валу;

– применение ножевых секций;

– введение механизма аварийной отцепки трала.

В дальнейшем эти конструктивные особенности стали неотъемлемой частью всех вновь разрабатываемых тралов.
