В связи с отменой зенитного пулемета упразднили вращающуюся опору люка заряжающего под установку турели. Крышку люка выполнили заподлицо с наклонной крышей башни. Учитывая наличие производственного задела башен, на опытном образце танка «Объект 155» и на первой партии серийных Т-55 использовали башни от Т-54Б. На этих машинах конструкция основания и крышки люка заряжающего была такой же, как на Т-54Б, за исключением отсутствия крепления для турели зенитного пулемета и возможности вращения ее опоры после приварки к основанию люка его подвижного погона.

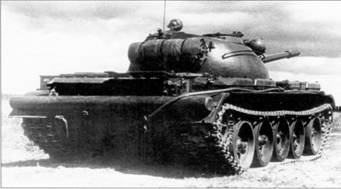

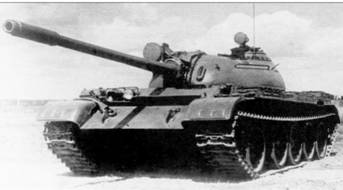

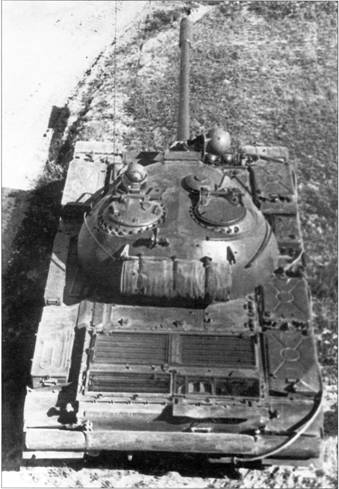

Танк «Объект 155».

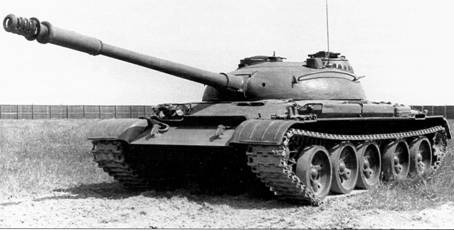

Танк «Объект 142».

Боевая масса – 36,5 т; экипаж-4чел.; оружие: пушка – 100 мм, 2 пулемета – 7,62 мм; броневая защита – противоснарядная; мощность двигателя – 426 кВт (580 л.с.); максимальная скорость – 50 км/ч.

Танк «Объект 142» представлял собой средний танк с более мощным основным оружием, чем Т-54Б, с максимальным сохранением взаимозаменяемости с ним узлов и агрегатов МТО и ходовой части. Он был спроектирован по предложению начальника бронетанковых войск Советской Армии генерал-полковника П.П. Полубоярова во второй половине 1957 г. КБ (отдел 520) завода №183 под руководством главного конструктора Л.Н. Карцева с учетом опыта разработки танка «Объект 140». Опытный образец машины, изготовленный в первой половине 1958 г., осенью того же года прошел заводские испытания. Дальнейшие работы по танку «Объект 142» были прекращены в связи с переходом завода №183 на выпуск Т-55 и развертыванием ОКР по повышению его боевых качеств.

Танк «Объект 142» имел классическую схему компоновки с экипажем из четырех человек: командира, наводчика, заряжающего и механика-водителя.

Отделение управления с входным люком в крыше корпуса размещалось с левой стороны, как и на опытном танке «Объект 140». На месте механика-водителя располагались все приводы управления движением танка, щиток контрольных приборов (как в отделении управления танка Т-54Б), гирополукомпас ГПК-48, баллоны со сжатым воздухом для пуска двигателя и вспомогательное оружие (курсовой пулемет СГМТ) с частью боекомплекта. В носовой части корпуса справа устанавливались топливные баки и аккумуляторные батареи. Для вождения машины в шахтах у верхней кромки лобового листа перед механиком-водителем монтировались два перископических смотровых прибора (правый прибор располагался относительно левого под углом 15°). Очистка смотровых приборов от пыли и грязи производилась с помощью стеклоочистительной резины (по типу приборов Т-54Б). Кроме того, левый смотровой прибор был оборудован системой гидропневмоочистки. При вождении танка ночью механик-водитель использовал прибор ночного видения ТВН-2, который монтировался вместо левого смотрового прибора. Для подсветки местности использовалась фара ФГ-100 с инфракрасным фильтром, устанавливавшаяся на лобовом листе корпуса, слева от фары ФГ-102 со светомаскировочной насадкой. За сиденьем механика-водителя в днище корпуса имелся люк запасного выхода с броневой крышкой на петлях.

Боевое отделение, располагавшееся в средней части корпуса и в башне, с основным и вспомогательным оружием с боекомплектом, системой управления огнем, смотровыми (дневными и ночными) приборами, рабочими местами экипажа и другим оборудованием было аналогично боевому отделению опытного танка «Объект 140».

МТО размещалось за боевым отделением в кормовой части корпуса и было отделено от него моторной перегородкой. Компоновка МТО повторяла компоновку МТО серийного Т-54Б.

Основным оружием танка «Объект 142» являлась 100-мм нарезная танковая пушка Д-54ТС с двухплоскостным стабилизатором «Вьюга», оснащенная щелевым дульным тормозом и эжекционным устройством продувки ствола после выстрела. С пушкой был спарен 7,62-мм пулемет СГМТ. Второй пулемет СГМТ – курсовой, размещался справа от механика-водителя. Установка зенитного 14,5-мм пулемета КПВТ была упразднена. Отсутствовал также механизм выброса стреляных гильз после выстрела из пушки, так как его конструкция еще не была полностью отработана.

При стрельбе из пушки и спаренного пулемета днем наводчик пользовался телескопическим прицелом ТШ2А, ночью – ночным прицелом ТПН-1. Углы наводки спаренной установки оружия по вертикали составляли от -5° до +16°.

Боекомплект к пушке (50 выстрелов) и его размещение в танке остались такими же как в опытном танке «Объект 140». За счет исключения зенитного пулемета КПВ, боекомплект к спаренному и курсовому пулеметам СГМТ был увеличен до 3500 патронов. Кроме того, в боевом отделении укладывались два 7,62-мм автомата АК-47 с боекомплектом, 12 ручных гранат Ф-1 и сигнальный пистолет с 12 сигнальными патронами.

Броневая защита танка – дифференцированная, противоснарядная. При изготовлении корпуса машины был использован резервный комплект заготовок бортов и подбашенной крыши для опытного танка «Объект 140». Верхний и нижний лобовые листы корпуса имели толщину брони 100 мм и были установлены под углом от вертикали 65' и 61' соответственно. Верхний лобовой лист корпуса обеспечивал противоснарядную стойкость от 100-мм бронебойного тупоголового снаряда с начальной скорость 930 м/с на любой дистанции; нижний лобовой лист – от аналогичного типа снаряда, но с меньшей начальной скоростью – 865 м/с.

Применение в конструкции корпуса проката бортовой брони переменного сечения (в нижней части – 80 мм, в верхней – 57 мм) с последующей гибкой позволило обеспечить более надежное бронирование верхней части борта машины. Бортовые листы в секторе обстрела ±22,5” гарантировали ту же бронестойкость, что и лобовые детали.

Поперечное сечение корпуса по боевому отделению имело вид «рюмки», а передней части и части корпуса, занимаемой МТО, – вид шестигранника. В передней части это было сделано за счет профиля штампованной крыши отделения управления, а в кормовой части – за счет среза в верхней части бортов и установки специальных косынок. Корма корпуса сваривалась из двух катаных броневых листов толщиной 45 и 30 мм, устанавливавшихся под углами наклона от вертикали 17 и 70" соответственно.

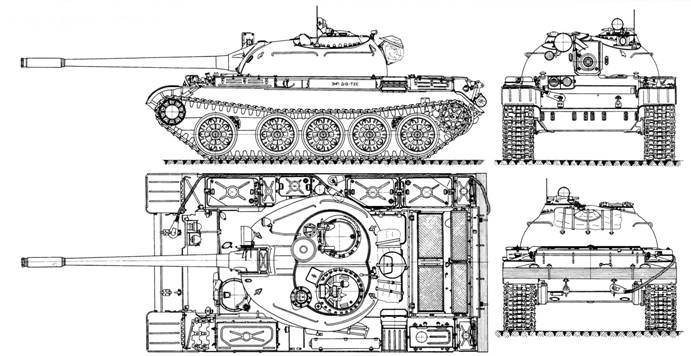

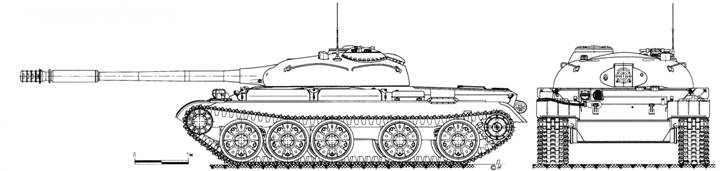

Общий вид танка «Объект 142».

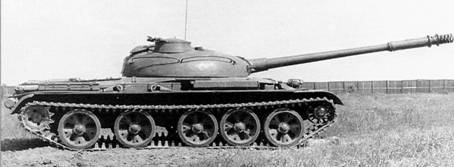

Танк «Объект 142».

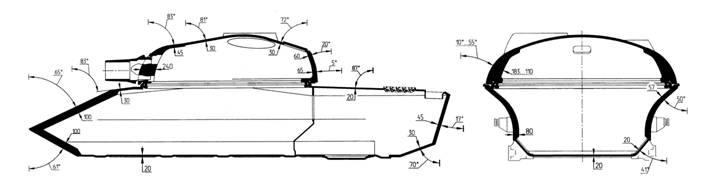

Схема броневой защиты танка «Объект 142».

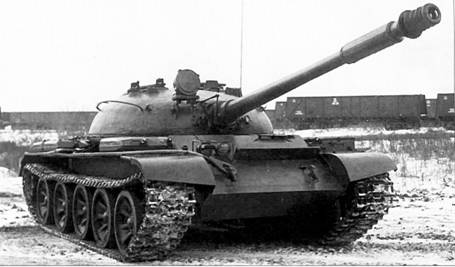

Танк «Объект 165».

Боевая масса – 36,83 т; экипаж – 4 чел.; оружие: пушка – 100 мм, 2 пулемета – 7,62 мм; броневая защита – противоснарядная; мощность двигателя – 426 кВт (580 л .с.); максимальная скорость – 50 км/ч.

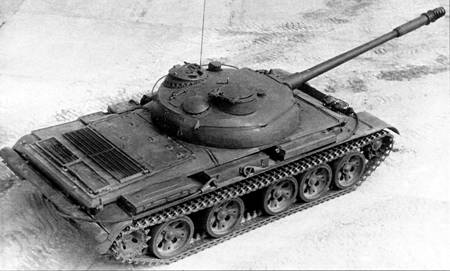

Танк Т-62А («Объект 165») из установочной партии.

Крыша корпуса машины в части подбашенного листа была аналогична цельноштампованной подбашенной части крыши корпуса танка «Объект 140». Изменениям подверглась лишь крыша МТО в связи с новой конструкцией кормовой части корпуса и применением вентиляторной системы охлаждения двигателя.

Наряду с повышением бронестойкости верхней части, форма корпуса позволила разместить опору башни увеличенного диаметра и таким образом значительно улучшить размещение агрегатов и экипажа в башне. Диаметр погона опоры башни «в свету» составлял 2250 мм. За счет отворота бортов были созданы дополнительные внутренние объемы в корпусе машины. Жалюзи системы охлаждения двигателя в крыше МТО имели механизм закрывания, который срабатывал автоматически при ядерном взрыве, тем самым уменьшая воздействие ударной волны на агрегаты отделения.

Литая башня с вварной цельноштампованной крышей и с шариковой опорой была заимствована со второго опытного образца танка «Объект 140». В лобовой части она имела переменную толщину брони от 240 до 150 мм с углами наклона от 0 до 55’. Максимальная толщина брони в бортовой части башни составляла 220 мм. По своей снарядостойкости лоб башни был равнопрочен верхнему лобовому листу корпуса в секторе обстрела ±45°.

В кормовой части крыши башни находились люк для выброса стреляных гильз и броневой колпак вытяжного вентилятора. Над рабочим местом заряжающего была сохранена специальная высокая башенка, предназначавшаяся ранее под монтаж турели зенитного пулемета.
