К этому времени машину начали именовать «танк». Считается, что этот термин появился 24 декабря 1915 г. в проекте решений Комитета имперской обороны, подготовленном Суинтоном и подполковником Дейли-Джонсоном, и стал детищем секретного делопроизводства. В целях сохранения тайны распространялись слухи, что англичане выполняют заказ русской армии на «полевые емкости для воды» (сначала хотели упомянуть Месопотамию, но ее британцы успели потерять). Из предложенных названий «цистерна», «резервуар», «танк» (tank — «бак», «емкость») выбрали последнее. При перевозке первых танков на них писали кириллицей: «Осторожно. Петроградъ» (правда, неграмотно написанное «ПЕТРОГРААЬ» показывало, что никто из русских в этой акции не участвовал).

8 февраля «Большого Вилли» показали королю Георгу V, а 12 февраля прошли уже официальные испытания. Поскольку это был первый образец, прародитель, за ним утвердилось прозвище «Мать» (Mother). 28,45-тонный танк (выдержать требования по массе не удалось) приняли на вооружение под обозначением Mk I, «Марка Один».

Суинтон составил «Заметки об употреблении танков». Основные положения: не использовать танки раньше, чем их будет достаточное количество, применять на широком фронте, внезапно, без долгой артиллерийской подготовки, на подходящей для движения местности. Массирование, внезапность, танкодоступная местность — три основных принципа, не сразу осознанные военным руководством, но полностью подтвердившиеся опытом. Суинтон обосновал и принципы взаимодействия танков с пехотой и артиллерией.

При Комитете имперской обороны образовали Комитет снабжения танками под председательством лейтенанта Стэрна. Бюрократическая машина заработала — вскоре появился еще и Департамент снабжения танками при Министерстве снабжения Ллойд-Джорджа, которому решили подчинить Комитет снабжения танками. Министерство снабжения, отказавшееся в декабре утвердить строительство танков, в феврале, через несколько дней после вхождения Комитета в его состав, выдало заказ на 100 танков Mk I, хотя Суэттер и Суинтон считали необходимым 3000. Поскольку заводу Фостера это было не под силу, заказ распределили так — 25 Фостеру, 75 «Метрополитэн Кэриэдж, Вэгон энд Файненс Компани Лимитэд» (Бирмингем). Представителем Комитета в эту компанию назначили Вильсона (впоследствии вагоностроительные заводы не раз будут становиться танковыми).

Приняв танки, сухопутные войска перевели к себе и специалистов — в марте 1916 г. Стэрн и Вильсон из флотских лейтенантов стали армейскими майорами, вскоре их включили в штат «тяжелого отделения Пулеметного корпуса» (как именовалась первая танковая часть). В конце августа образовался Департамент поставок механического вооружения. Его председатель майор Стэрн отвечал за дальнейшую разработку, производство и поставку танков.

«Большой Вилли» («Мать») преодолевает ров с пологими скатами.

Тяжелые танки серии Mk I — Mk IV

Схема компоновки танка Mk I сложилась в процессе разработки, когда «Маленький Вилли» обрастал новой ходовой частью и спонсонами. Корпус танка состоял из пяти основных частей — собственно корпус, две рамы гусеничного хода и два спонсона. Корпус в целом повторял коробчатую форму «Маленького Вилли» и внутри походил на машинное отделение боевого корабля — даже деревянный настил пола напоминал палубу. Высота внутреннего помещения около 2 м позволяла продвигаться по нему, не пригибаясь, но в остальном оно было чрезвычайно тесно. Большую его часть занимали двигатель и трансмиссия. Перед двигателем размещалось отделение управления — рубка с двумя сиденьями. Экипаж составляли 8 человек — командир-офицер (обычно лейтенант или второй лейтенант) и 7 нижних чинов. Водитель размещался в рубке справа, командир — слева и чуть выше. Далее неоднократно будет использоваться название специальности «водитель» вместо более привычного для бронетехники «механик-водитель». Тому есть основание — специальность «механик-водитель» тогда еще только формировалась и появилась чуть позже. По сравнению с «Матерью» у Mk I рубку увеличили, дабы обеспечить водителю и командиру хоть какой-то обзор. В проходах и спонсонах располагались наводчики и заряжающие (или пулеметчики), сзади у бортов — помощники водителя. В отличие от первых экземпляров «Матери» и «Большого Вилли», собиравшихся из мягкой стали («котельного железа») или катаной неброневой стали, корпус Мк I собирали из листов катаной стальной брони. Делали корпус так — листы мягкой стали нарезали, сверлили в них отверстия под заклепки, затем закаливали и с помощью болтов и заклепок скрепляли уголками и стальными полосами.

В апреле 1916 г. Суинтон предложил выполнить половину заказанных танков пулеметными — это отвечало задачам танков и ускорению производства. Так появилось деление танков на «самцов» (male, пушечные или пушечно-пулеметные) и «самок» (female, пулеметные). Задачей последних было подавление пехоты противника в окопах и прикрытие «самцов» от возможных пехотных атак.

Поскольку начальник Управления вооружений отказался выделять артиллерийские орудия для «сомнительных» машин, Адмиралтейство выделило морские 57-мм (6-фунтовые) скорострельные пушки «Гочкис» с длиной ствола 40 калибров.

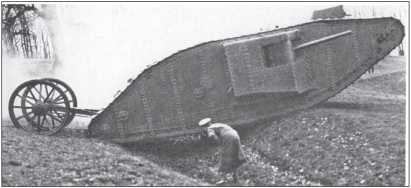

Преодоление рва танком Mk I с колесным «хвостом».

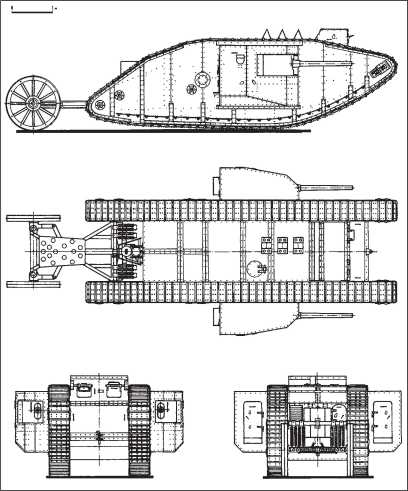

Проекции тяжелого танка Mk I «самец».

Пушка имела кожух ствола, вертикальный клиновый затвор, гидравлический тормоз отката (сверху ствола) и пружинный накатник (под стволом). Предельная скорострельность составляла 15–20 выстр./мин, эффективная дальность — до 1800 м (разумеется, при стрельбе с места). Прицел — оптический. В спонсоне пушка монтировалась на тумбовой установке. Вращающаяся часть опиралась на неподвижное основание боевым штырем и фиксировалась соединительным кольцом. На вращающуюся часть цапфами укладывалась люлька качающейся части. Для наводки служил рычаг-правило, для управления огнем — пистолетная рукоятка со спусковым крючком, от движущегося казенника наводчика защищал боковой щит. Амбразуру спонсона перекрывал цилиндрический щит, связанный с вращающейся частью и имеющий вертикальные вырезы для пушки и прицела. Вырез для пушки закрывал щиток, связанный с люлькой. 57-мм выстрелы укладывались в нижней части спонсонов и в стеллажах между боковыми стенками, пулеметные патроны — в коробках с внутренней стороны щитов установок. Установка оказалась весьма неудобной. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле — фальшполу спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Большой щит легко заклинивался при попадании между ним и стенками пуль, мелких осколков или камней с грунта. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона.

Кроме пушек «самцы» вооружались 3–4 пулеметами «Гочкис» в цапфенных установках — производство ручных пулеметов французской системы «Гочкис» британцы начали в Ковентри в 1915 г. Питание пулемета — из жесткой ленты («полосы») на 30 патронов, охлаждение ствола — воздушное, боевая скорострельность — до 150 выстр./мин. Огонь из лобового пулемета вел командир. Амбразуры пулеметов снабжали откидными крышками — на случай извлечения пулемета. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием — экипажи проходили специальные курсы стрельбы из них. И в бою окруженным танкистам действительно приходилось отстреливаться от пехотинцев противника в ближнем бою. Командиру было крайне трудно управлять огнем. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли в сочетании с плохим обзором допускало стрельбу только на малых дальностях, но для этого танки и строились. Для посадки и высадки экипажа в задней стенке каждого спонсона имелась дверь с наружными петлями, под дверью крепили ступеньку. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором.

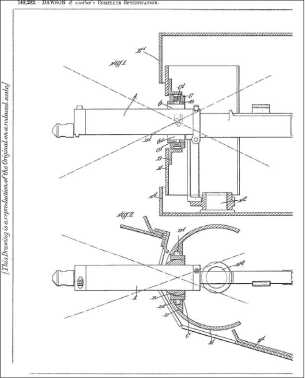

Патент А. Т. Доусона и Дж. Т. Бакхэма (выдан в 1920 г.) на установку пулемета «Виккерс» в спонсоне.

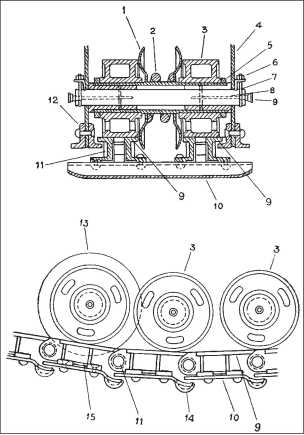

Схема жесткой подвески опорных катков с тарелями: 1 — тарель, 2 — распорная пружина, 3 — опорный каток без реборды, 4 — борт, 5 — упорное кольцо, 7,8 — ось, 9 — рельс трака, 10 — башмак трака, 11— палец, 12 — уголок, 13 — опорный каток с ребордой, 14 — изгиб пластины башмака, 15 — крепление рельса к башмаку.

Танк-«самка» вооружался 4 пулеметами «Виккерс» калибра 7,7 мм (.303) и 1–2 пулеметами «Гочкис».

Каждый спонсон нес по два «Виккерса» в отдельных цилиндрических установках с бронировкой кожуха ствола. Саму установку пулеметов в спонсоне разработали сотрудники концерна «Виккерс» лейтенант А.Т. Доусон и Дж. Т. Бакхэм (во всяком случае, ими позже получен патент на такую установку). «Виккерс» — основной пулемет британской армии — имел питание из патронной ленты, боевую скорострельность до 300 выстр./мин, водяную систему охлаждения ствола и был довольно громоздок. Зато, в отличие от «Гочкиса», мог развивать интенсивный огонь, что отвечало назначению пулеметного танка. Люк-лаз с откидной дверью в задней стенке спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, в случае пожара был почти бесполезен.

Двигатель и коробку передач прямо заимствовали от тяжелого колесного трактора «Фостер» («Фостер-Даймлер»), разработанного в качестве тягача для ВМФ. Марка «Даймлер» не должна удивлять: еще в 1891 г. упомянутый ранее британский предприниматель, энтузиаст автодела и конструктор Ф. Симмс приобрел у Даймлера права на производство его карбюраторных двигателей в Великобритании. Затем он перепродал права Г. Лоусону, который с 1896 г. основал в Ковентри компанию «Даймлер Мотор Компани Лимитед» (она же «Инглиш Даймлер Мотор»). Карбюраторный 6-цилиндровый бесклапанный (с золотниковым газораспределением) двигатель «Даймлер» жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка по оси. Двигатель занимал пространство 1x1,5x0,7 м, так что по бокам от него оставались проходы шириной 0,35 м. Выхлопные трубы выводились вверх на крышу, имели эжекторы, но глушителями не снабжались, прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезенты. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор — от коробки передач. Два бензобака по 114 л (25 галлонов) каждый размещались по бокам от рубки между внутренними и наружными стенками рам ходовой части (боковых выступов). Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если танк сильно наклонялся — на дне воронки, например, — подача бензина прерывалась, и экипаж переливал его из бака в карбюратор бутылкой. Запуск двигателя производился тремя-четырьмя членами экипажа П-образной рукояткой, расположенной над коробкой передач. Это было небезопасно — был случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а с силой вырвавшаяся из рук рукоятка размозжила ему голову.
