Карданный вал через сцепление (конус на ферродовой подкладке с продольным управлением) передавал вращение от двигателя на двухскоростную коробку передач со скользящими шестернями, а выходной вал коробки передач через червячный редуктор — на дифференциал. Каждый поперечный выходной вал дифференциала нес на конце две шестерни, которые вместе с парой скользящих шестерен на отдельном валу образовывали бортовую (вторичную) двухскоростную коробку передач. Бортовые коробки понадобились ради придания машине 3-й и 4-й скоростей — на разработку новой основной коробки передач просто не было времени. На вторичном валу бортовой коробки передач находилась ведущая звездочка цепной передачи (цепь Галля), ведущая звездочка большего диаметра вращалась на одном валу с шестерней однорядного бортового редуктора, последний же приводил во вращение расположенное сзади ведущее колесо гусеничного хода. Скорости движения: на I передаче — 1,2 км/ч, на II — 2 км/ч, на III — 3,6 км/ч, на IV— 6,4 км/ч. Средняя скорость движения по полю — 3,2 км/ч, заднего хода — 1,2–1,5 км/ч. Открытая бортовая передача быстро забивалась грязью.

Сзади к танку шарнирно крепился хвост — на X-образной раме монтировали два металлических колеса с ребордой, врезавшейся в грунт. Набор пружин прижимал хвост к земле, для подъема служил открыто установленный гидравлический домкрат, для поворота — тросовая тяга и шарнирные рычаги. Хвост служил для повышения устойчивости и увеличения ширины перекрываемого рва, а также для поворота и в качестве грузового прицепа.

Управляли танком водитель, командир и два помощника, работавшие на бортовых коробках передач. Водитель подавал им команды голосом, но чаще привлекал их внимание ударами рукой или молотком по капоту двигателя и на пальцах показывал номер передачи. Для крутого поворота поднимался хвост, водитель выключал сцепление, блокировал дифференциал, сжатым кулаком указывал одному помощнику поставить бортовую коробку в нейтральное положение, другому помощнику командовал 1-ю или 2-ю передачу (один или два пальца), затем включал сцепление. Командир, управлявший ленточными тормозами бортовых передач, подтормаживал соответствующую гусеницу. После поворота операции проделывали в обратном порядке. С остановленной гусеницей танк разворачивался почти на месте. Чтобы незначительно подправить курс или повернуть с большим радиусом, использовался колесный хвост — помощник поднимал хвост домкратом, водитель, вращая барабан с тросом, поворачивал хвостовые колеса, потом помощник открывал кран насоса, давая хвосту опуститься. Третий способ поворота — за счет разницы скоростей гусениц — требовал большей работы командира педалями тормозов. В любом случае требовались значительные усилия и согласованная работа 3–4 человек, что сильно ограничивало маневренность. Утверждают, что было весьма нелегко заставить машину двигаться в нужном направлении даже по хорошей дороге и на скорости пешехода.

26 сдвоенных опорных катков малого диаметра помещались, как в обойме, между стенками рам ходовой части вместе с ведущим и направляющим колесами и бортовыми коробками передач. Крепление осей катков в стенках усиливали уголками. Направляющее колесо крепилось впереди на салазках с винтовым механизмом регулировки натяжения гусеницы. Гусеница шириной 520 мм составлялась из 90 траков, изготовленных из броневой стали. Трак состоял из «башмака» и прикрепленных к нему двух рельсов (гребней). Изгиб одной грани штампованной пластины «башмака» прикрывал соединительный палец. Каждый третий опорный каток оснащался ребордой для направления гребней. Верхняя часть гусеницы скользила по особому рельсу, имелся только один поддерживающий ролик. Зацепление гусеницы — зубом ведущего колеса за соединительный палец шарнира траков. Нижняя ветвь гусеницы шла по дуге, соответствующей колесу диаметром 18,3 м, и на твердом грунте длина опорной поверхности не превышала 1,2–1,5 м. Так хотели уменьшить сопротивление движению и повороту. Но в результате машину сильно раскачивало. Общими недостатками гусениц, охватывающих корпус, были излишняя длина и масса гусеничной цепи, ее высокая уязвимость и низкий ресурс.

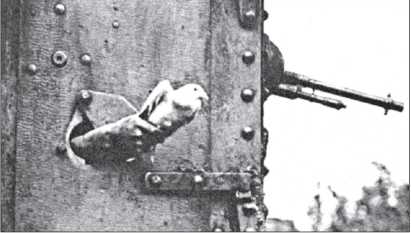

Британский танкист выпускает почтового голубя через бойницу в двери спонсона. Для танковых частей голубиная почта оказалась наименее пригодной.

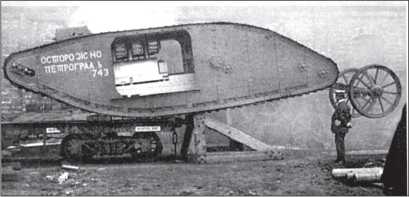

Погрузка первых танков Mk I на железнодорожные платформы. Обратим внимание на снятые спонсоны (можно увидеть установку двигателя) и надпись «ОСТОРОЖНО ПЕТРОГРААЬ», призванную замаскировать назначение изделия.

Плохо было с наблюдением и связью. Командир и водитель пользовались смотровыми окнами в лобовом листе, прикрываемыми наружными бронещитками. В крыше рубки установили простейшие перископы, но вскоре от них отказались — командир и водитель просто не успевали ими пользоваться. Смотровые щели в бортах не обеспечивали хорошего обзора, зато осколки и брызги свинца от пуль, попавших в броню вблизи их, поражали лица и глаза танкистов (впрочем, за «брызги от пуль» часто принимали просто мелкие отколы с внутренней стороны брони при попадании пуль близко к смотровым щелям и другим отверстиям). Ранения лица и глаз составляли до 80 % ранений танкистов Первой мировой войны.

Для дальней связи в танке возле места помощника водителя крепили клетку с почтовыми голубями, которых выпускали через верхний люк или амбразуры. Голубиная почта получила в Первую мировую войну большое развитие. К концу войны, например, британцы на Западном фронте имели до 6 тысяч почтовых голубей. Но пребывание в танке голуби выдерживали хуже людей и нередко просто дохли. Для ближней связи употребляли сигналы флажками или лампой. Использовали в бою и другие средства — высовывали из люка руку или лопату. Прибегали к действиям «Делай, как я», но в дыму и при тряске сквозь узкие щели не всегда удавалось различить командирский танк. Держали связь пешими посыльными — опасный, но надежный способ. Не существовало и внутренних переговорных устройств. В передней части над лобовым листом корпуса крепились две фары. В танке штатно возили запасной бак с моторным маслом, 2 бачка со смазкой, 3 — с водой (всего около 90 литров), запасные пулеметные стволы, запчасти к двигателю, двухдневный запас продовольствия. Буксирные приспособления представляли собой два ушка со стержнем (пальцем). На крыше Mk I монтировали двускатную деревянную раму с проволочной сетью. Она служила для крепления маскировочного материала и защиты от ручных гранат. После первых боев на Сомме от этой громоздкой сетки отказались.

Об удобстве работы для экипажа не шло и речи. Танк на ходу швыряло, по выражению одного танкиста из бывших моряков, «как торпедный катер во время шторма». Все не закрепленное внутри танка срывалось с места, а не закреплено было почти все возимое имущество. Особенно чувствительны были продольные и поперечные колебания для танкистов в спонсонах. Кроме того, танки изрядно шумели. Это производило сильное моральное воздействие на противника, но мешало скрытному сосредоточению техники, а экипажи просто оглушало. В тесном спонсоне при стрельбе скапливались пороховые газы, прямо за спиной артиллеристов и пулеметчиков находился разогретый двигатель. На ходу в танке скапливались выхлопные газы, бензиновые пары. В течение 10 минут после запуска двигателя температура внутри танка достигала 40 °C, даже в холода североевропейской зимы редко была ниже 32°, а порой достигала, по одним данным, 50°, по другим — даже 70 °C. В бою отравления выхлопными и пороховыми газами, тепловые удары были у экипажей «ромбовидных» танков обычным делом. Начиналось с головной боли, тошноты и кончалось бредом и обмороками. Бывали и смертные случаи. Даже в бою танкисты иногда останавливали танк, выскакивали наружу и отдыхали под машиной.

Проходимость танков была невелика. На твердом грунте удельное давление достигало 2 кг/см², в мягкий грунт гусеница погружалась, увеличивая опорную поверхность и уменьшая удельное давление до 0,5 кг/см², но при этом сильно возрастало сопротивление движению. Гусеницы вязли, и тяжелые машины садились на грунт, пни и камни. Дж. Ф.Ч. Фуллер писал позже, что эти танки «делали для ровной дороги и сухой погоды». Из-за большой ширины они с трудом проходили по теснинам или просекам. Невысокой была и механическая надежность и живучесть узлов, жесткость корпуса.

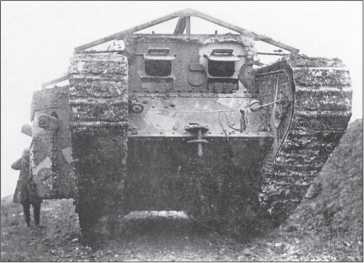

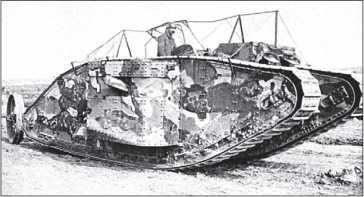

Тяжелый танк Mk I «самка» с проволочной сеткой («обезьяньей клеткой») на крыше. Одна из первых фотографий британских танков, опубликованная в открытой печати.

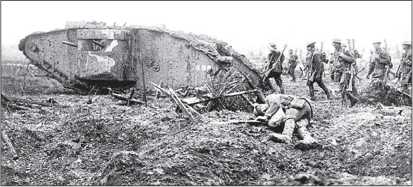

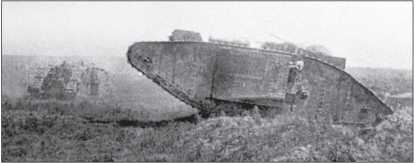

Танк MK I «самка» танковой роты С в районе Соммы, октябрь 1916 г.

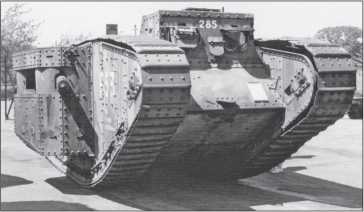

Танк Mk II «самка» номер F53 (танковый батальон F) в музейной экспозиции. Хорошо видна установка пулемета «Виккерс» с бронированием кожуха.

Часты были прогибы днища и рам ходовой части, выводившие из строя узлы и агрегаты танка. Траки из упрочненной броневой стали оказались слишком хрупкими для тех постоянных ударных нагрузок и интенсивного износа, которым подвергались, — водители танков старались избегать щебня или камней, переходов через железнодорожные переезды.

Всего было выпущено 75 танков Мк 1-«самцов» и столько же «самок».

После первых боев танков на Сомме генерал Хэйг 29 сентября 1916 г. потребовал увеличить заказ до 1000, потом 1250 танков, но внести улучшения в их конструкцию. Военный совет поспешил в октябре отменить этот заказ, ссылаясь как раз на несовершенство танков. 23 ноября 1916 г. в Лондоне созвали совещание по поводу дальнейших работ над танками. Стэрн, нарушая всякую субординацию (благо положение финансиста и «временный» характер его военной службы позволяли ему не опасаться за последствия), обратился к Ллойд-Джорджу, который, став премьер-министром, разрешил увеличить заказ на 1917 г. Против этого не возражал и начальник Имперского генерального штаба У. Робертсон. Выдали новые заказы на броневые плиты, вооружение, стальные поковки. Началось расширение заводов. Продолжал свое участие в программе Фостер, со временем в нее включились заводы «Ковентри Орднанс» в Глазго и «Армстронг-Уитворт энд К°» в Ньюкасле. Запланировали последовательный выпуск трех модификаций — 50 Mk II в январе 1917 г. и 50 Mk III к 7 февраля в качестве переходных, а затем до 31 мая выпускать в неделю по 20 Mk IV.

Mk II не имел колесного хвоста. Отказу от него способствовал якобы эпизод, когда у одного Mk I хвост «отстрелили» снарядом, и это не сказалось на маневренности танка. Ширина перекрываемого рва уменьшилась всего на 0,5 м, зато общая длина танка — почти на 2 м, так что отказ от такого рудимента был полезен. На месте «хвоста» остался ящик для имущества. Стенки спонсонов несколько скосили внутрь. Круглый лючок в крыше заменили более удобным прямоугольным с откидываемой вперед крышкой, прикрыв его кожухом. Общую емкость бензобаков увеличили до 281,4 л. Железные опорные катки и ведущие колеса заменили чугунными. Выхлопную трубу вывели вдоль крыши на корму. На «самки» вместо «Виккерсов» начали ставить ручные пулеметы «Льюис» с воздушным охлаждением. Выбор «Льюиса» (выпускался оружейной фабрикой в Бирмингеме), видимо, объяснялся его применением на тот момент в британской пехоте и авиации.

Тяжелый танк Mk III «самка» (с пулеметами «Льюис» в спонсонах и со шпорами-«уширителями» траков на гусеничных цепях) идет в бой вместе с канадской пехотой, апрель 1917 г.

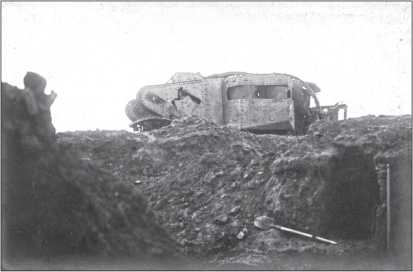

Танк Mk II «самка», разрушенный взрывом под Аррасом.

Танк снабжения («тендер») на основе Mk I «самца».

На Mk III планировали увеличить толщину брони бортов до 12 мм, в стенках корпуса выполнили отверстия для крепления накладных бронелистов («экранов») для увеличения защищенности, но «экраны» так и не установили. Каждый шестой трак уширили, укрепив на нем болтами шпору с развитым грунтозацепом — такой прием должен был предотвратить увязание гусениц в слабом грунте.
